Журнал "Новости Электроники", номер 18, 2007 год.

Инерциальные датчики STMicroelectronics

Андрей Еманов
Данный материал посвящен МЭМС-акселерометрам компании STMicroelectronics, которые способны найти широкое применение в самых разнообразных устройствах.





Инерциальные датчики STMicroelectronics

На сегодняшний день STMicroelectronics представляет широкое портфолио датчиков ускорения, построенных по МЭМС-технологии, т.е. с использованием механических характеристик кремния. Она позволяет создавать на поверхности кремниевого кристалла объемные перемещающиеся в пространстве микромеханические структуры, чувствительные к движению в определенном направлении. Любой акселерометр ST состоит из двух ключевых элементов:

Для снижения стоимости, повышения надежности, помехозащищенности и плотности монтажа компания ST совмещает оба этих устройства в едином корпусе.

Акселерометры ST, в зависимости от модели, способны измерять ускорение и вибрацию в одном или одновременно двух и трех направлениях. На рисунках 1 и 2 приведены упрощенные функциональные схемы и ключевые характеристики двух групп датчиков с аналоговым и цифровым выходом.

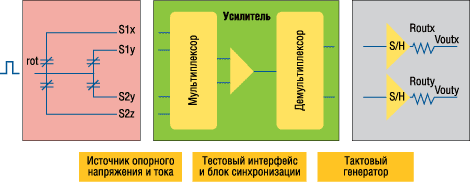

Функциональная схема и характеристики аналогового акселерометра ST

Рис. 1. Функциональная схема и характеристики аналогового акселерометра ST

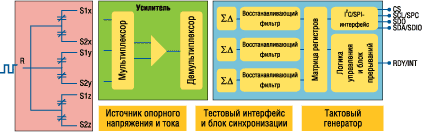

Функциональная схема и характеристики цифрового акселерометра ST

Рис. 2. Функциональная схема и характеристики цифрового акселерометра ST

В сводной таблице 1 приведены все доступные на сегодня модели датчиков и их электрические и конструктивные характеристики.

Таблица 1. Доступные на сегодня МЭМС-акселерометры STMicroelectronics

Наимено-
вание
Кол-во
чувстви-
тельных осей
Диапа-
зон
изме-
рения,
g
ИнтерфейсРезо-
нансная частота, кГц
UПИТ, ВЧувстви-
тель-
ность, В/g
Тип корпуса, мм
LIS202DL 2 ±2/±8 I2C/SPI 2 2,16...3,60   LGA 3,0x5,0x1,0
LIS244AL 2 ±2 аналоговый 4 2,40...3,60 0,42 LLGA 4,0x4,0x1,5
LIS302ALB 3 ±2 аналоговый 2 3,00...3,60 0,478 LGA 3,0x5,0x1,0
LIS302DL 3 ±2/±8 I2C/SPI 2 2,16...3,60 - LGA 3,0x5,0x1,0
LIS331AL 3 ±2 аналоговый 2 3,00...3,60 0,478 LLGA 3,0x3,0x1,0
LIS3LV02DL 3 ±2/±6 I2C/SPI - 2,16...3,60 - LGA 4,0x7,5x1,0
LIS3LV02DQ 3 ±2/±6 I2C/SPI - 2,16...3,60 - QFPN 7,0x7,0x1,9
LIS2L02AL 2 ±2 аналоговый 2 2,40...5,25 0,66 LGA 5,0x5,0x1,6
LIS2L02AQ 2 ±2 /±6 аналоговый 4 2,40...5,25 0,66 QFPN 7,0x7,0x1,9
LIS2L02AQ3 2 ±2/±6 аналоговый 2 2,40...5,25 0,66 QFPN 7,0x7,0x1,9
LIS2L02AS4 2 ±2/±6 аналоговый 2 2,40...5,25 0,66 SO24-300
LIS2L06AL 2 ±2/±6 аналоговый 2 2,40...5,25 0,22 LGA 5,0x5,0x1,6
LIS3L02AL 3 ±2 аналоговый 1,5 2,40...3,60 0,66 LGA 5,0x5,0x1,6
LIS3L02AQ3 3 ±2/±6 аналоговый 1,5 2,40...3,60 0,66 QFPN 7,0x7,0x1,9
LIS3L02AQ5 3 ±2/±6 аналоговый 1,5 4,50...5,50 1 QFPN 7,0x7,0x1,9
LIS3L02AS4 3 ±2g/±6g аналоговый 1,5 2,40...3,60 0,66 SO24-300
LIS3L02AS5 3 ±2g/±6g аналоговый 1,5 4,50...5,50 1 SO24-300
LIS3L06AL 3 ±2g/±6g аналоговый 1,5 2,70...3,60 0,66 LGA 5,0x5,0x1,6
LIS302ALK 3 ±2 аналоговый 2 3,00...3,60 0,44 LGA 3,0x5,0x1,0
LIS331DL 3 ±2/±8 I2C/SPI 2 2,16...3,60 - LLGA 3,0x3,0x1,0
Особенности датчиков с аналоговым выходом:

Особенности датчиков с цифровым выходом:

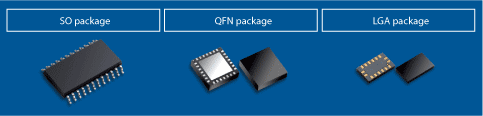

Варианты корпусного исполнения показаны на рисунке 3.



Варианты корпусного исполнения акселерометров фирмы ST

Рис. 3. Варианты корпусного исполнения акселерометров фирмы ST

Основным назначением инерциальных датчиков является измерение ускорения, однако эти датчики все же больше чем акселерометры. Способные измерять наклон, движение, положение, силу ударов и вибрацию, они нашли самое разнообразное применение в бытовой, промышленной, компьютерной, геодезической, строительной и медицинской технике. Ниже приведены их основные области применения.

Автомобильная электроника

Медицинская/спортивная электроника

Промышленная/бытовая электроника

Для быстрой оценки характеристик той или иной модели инерциального датчика, а также для ускорения выхода продукта на рынок STMicroelectronics выпускает для каждой модели акселерометра свой отладочный модуль.

Подробною информацию о датчиках STMicroelectronics Вы можете найти на официальном сайте компании по адресу: http://www.st.com/stonline/products/families/sensors/sensors.htm.
