Журнал "Новости Электроники", номер 10, 2008 год.

Проектирование DC/DC-преобразователей для систем питания с распределенной архитектурой

Роман Штулер (ON Semiconductor)
В ходе проектирования DC/DC-преобразователей для телекоммуникаций с распределенной архитектурой питания DPA (Distributed Power Architecture) часто возникает проблема обеспечения эффективности ШИМ-регулятора при широком диапазоне входного напряжения. ON Semiconductor предлагает свой способ решения этой проблемы — высоковольтный ШИМ-контроллер NCP1216A.

ON Semiconductor

Диапазон входного напряжения DC/DC-преобразователей, применяемых в телекоммуникации, варьируется от 36 до 75 В постоянного тока. В настоящее время наиболее часто применяется промежуточное напряжение на шине 48 В. У преобразователей, использующихся на выходах этих систем, есть несколько основных функций, главная из которых - преобразование уровня напряжения, главным образом, вниз до требуемого значения с необходимой точностью и хорошей реакцией на нагрузку. Чтобы более эффективно осуществлять данные функции, преобразователи располагают как можно ближе к нагрузке, отсюда и название преобразователей — POL (Point Of Load) или преобразователи напряжения в точке нагрузки. Другой важной функцией преобразователя POL является функция изоляции. Для телекоммуникационных приложений напряжение изоляции между входом и выходом должно быть не менее 1500 В.

В соответствии с вышеизложенными требованиями, наиболее широко используемой топологией для источников питания POL со средней мощностью является прямоходовый преобразователь.

Однако прямоходовые POL преобразователи дороже по сравнению с конверторами, выполненными по обратноходовой топологии.

Главная задача при проектировании преобразователя DC/DC — обеспечение эффективности регулятора ШИМ при широком диапазоне входного напряжения. У многих регуляторов ШИМ максимум мощности напряжения питания ниже верхней границы входного напряжения POL преобразователя. Существует несколько путей решения данной проблемы.

Для поддержания необходимого уровня напряжения можно использовать линейный регулятор (рис. 1). Однако, данное решение приводит к дополнительной потере энергии и повышению собственного потребления преобразователя при отключенной нагрузке.

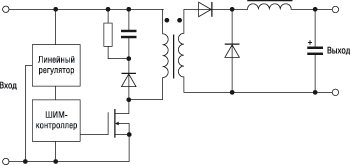

Типовой линейный регулятор



Рис. 1. Типовой линейный регулятор

Другое возможное решение — использование дополнительной обмотки в трансформаторе (рис. 2).

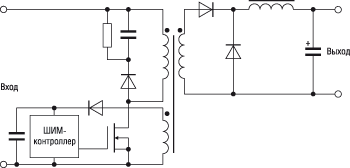

Дополнительная обмотка трансформатора


Рис. 2. Использование дополнительной обмотки трансформатора

В этом случае длительность рабочего цикла зависит от входного напряжения и величины нагрузки, поэтому входное напряжение может изменяться в более широком диапазоне. Однако это решение требует подключения балластной нагрузки к выходу для поддержания работоспособности контроллера при отключенном преобразователе, так как при данных условиях рабочий цикл проходит за очень короткий промежуток времени. Низкая цена данного решения компенсируется высоким потреблением энергии на холостом ходу и усложненной конструкцией трансформатора.

Вышеописанные решения обладают другим существенным недостатком: выходное напряжение не уменьшается при перегрузке. Это вынуждает вводить защиту, не зависящую от уровня входного напряжения при перегрузке.

Для обеспечения стабильности выходного напряжения во всем диапазоне выходного тока и эффективной защиты от перегрузки необходимо использовать дополнительную обмотку в дросселе на выходе преобразователя (рис. 3).

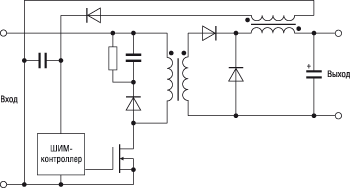

Дополнительная обмотка выходного дросселя


Рис. 3. Использование дополнительной обмотки выходного дроселя

Недостатком этого решения является необходимость применения двух трансформаторов с надежной изоляцией, что также влияет на повышение стоимости системы в целом.

Богатый опыт компании ON Semiconductor в разработке преобразователей энергии позволил ей недавно выпустить ШИМ-контроллер NCP1216A, специально спроектированный для решения описанных в этой статье проблем.

Высоковольтная технология микросхемы NCP1216A решает проблему электропитания контроллера, так как электроэнергия к контроллеру может подаваться непосредственно с промежуточной шины через высоковольтный вывод. Максимальное напряжение на выводе — 500 В. Преобразование энергии происходит благодаря динамической системе питания (Dynamic Self-Supply или DSS). На рис. 4. представлена схема работы динамической системы питания (DSS).



Динамическая система питания в NCP1216A



Рис. 4. Схема работы динамической системы питания в NCP1216A

На схеме показано, как встроенный высоковольтный источник тока включается при чрезмерно низком напряжении Vcc и заряжает внешний конденсатор. При достаточно высоком напряжении конденсатора встроенный высоковольтный источник тока (HV) отключается. Таким образом, напряжение питания стабилизируется до среднего значения 11 В с амплитудой пульсаций 2,2 В (см. рис.5).

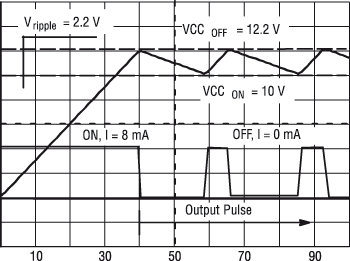

Стабилизация напряжения питания в NCP1216A



Рис. 5. Стабилизация напряжения питания в NCP1216A

Данный метод позволяет избавиться от необходимости использования пассивного регулятора (резистора или стабилитрона) и дополнительной обмотки с балластной нагрузкой, уменьшая, таким образом, количество компонентов в схеме. Более того, высоковольтный источник тока в основном находится в выключенном состоянии, поэтому значительно снижается потребление энергии при таком режиме. Уровень напряжения питания Vcc также учитывается при срабатывании схемы защиты от перегрузки.

Встроенная защита от перегрузки — это еще одно преимущество контроллера NCP1216A. Сигнал о наличии перегрузки подается на специальный вывод ШИМ-контроллера для активного управления срабатыванием защиты (см. рис. 6 и 7).

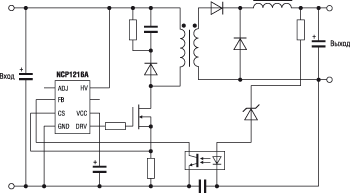

Схема защиты от перегрузки для NCP1216A



Рис. 6. Схема защиты от перегрузки для NCP1216A

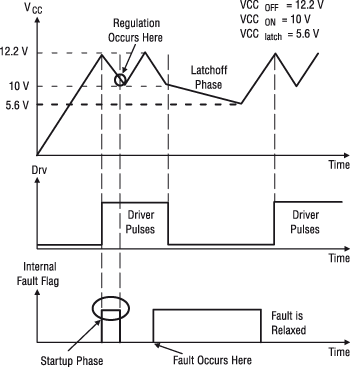

Защита от перегрузки в NCP1216A



Рис. 7. Защита от перегрузки в NCP1216A

При перегрузке напряжение на выводе контролера для обратной связи ограничивается встроенным резистором. При достижении напряжением уровня 4,2 В выдается сигнал об ошибке. Если сигнал об ошибке исчезает во время падения напряжения Vcc, контроллер продолжает работать. Если же индикатор ошибки все еще активен при достижении напряжения Vcc, то начинается новый цикл восстановления корректной работы: контроллер отключается и пытается восстановить работу в следующем рабочем цикле. Контроллер функционирует в так называемом режиме «burst mode», что подразумевает низкое рассеивание энергии во время перегрузки.

Как показано на рис. 6, контроллер NCP1216A имеет простую схему включения и требует минимум внешних компонентов. Преобразователь постоянного тока, собранный с таким контроллером, защищен от короткого замыкания. Он отличается низким собственным потреблением энергии при отключенной нагрузке и не требует добавления балластного резистора.

Инженерами ON Semiconductor была спроектирована плата DC/DC с использованием NCP1216A (рис. 8), где данный контроллер обеспечивает напряжение 12 В при максимальном выходном токе 3 А.

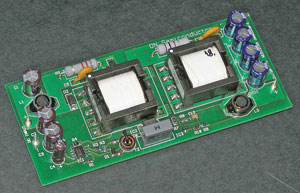

DCDC-плата с NCP1216A


Рис. 8. DC/DC-плата с использованием NCP1216A

Его измеренные параметры при входном напряжении 48 В следующие: КПД — 86,5%; потребляемая мощность при отключенной нагрузке — 93 мВт.

Контроллер NCP1216A может быть использован в различных приложениях, в том числе в автономных источниках питания. Подробную информацию об этом ШИМ-контроллере и других компонентах для АС/DC- и DC/DC-преобразователей компании ON Semiconductor можно найти на сайте производителя http://www.onsemi.com/.

Ответственный за направление в КОМПЭЛе — Валерий Куликов
