Источники питания LPC со стабилизированным выходным током

Вслед за выпуском серии продуктов для светодиодных применений CLG-060, CLG-100, CLG-150, PLN-30, PLN-60, PLN-100 и ELN-30, ELN-60, компания Mean Well представила новую серию бюджетных источников питания LPC мощностью 20, 35 или 60 Вт. В модулях питания LPC не применяется активный корректор коэффициента мощности, что позволяет компании снизить цену изделия и предложить клиентам бюджетные решения.

Модули питания серии LPC имеют важную отличительную особенность - стабильный выходной ток. Значение этого тока указано в фирменном описании изделия. Варианты моделей с выходными токами 350, 700, 1050, 1400 или 1750 мА приведены в таблице 1.

Таблица 1. Источники питания LPC со стабилизацией выходного тока. Варианты моделей

Наименование	Pвых, Вт	Iвых, мА	Uвых, В	Размеры корпуса, мм	Масса, кг
LPC-20-350	20	350	3...48	118х35х26	0,22
LPC-20-700		700	3...30
LPC-35-700	35	700	3...48	148х40х30	0,34
LPC-35-1050		1050	3...30
LPC-35-1400		1400	3...40
LPC-60-1050	60	1050	3...48	162х42х30	0,40
LPC-60-1400		1400	3...42
LPC-60-1750		1750	3...34

Источники питания LPC выпускаются в полностью герметичном пластиковом корпусе по IP66 (рис. 1), подключение входной сети и нагрузки осуществляется с помощью входного и выходного кабелей 18AWGx2C или 16AWGx2C длиной 60 см в зависимости от модели.

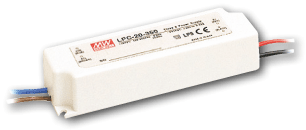

Рис. 1. Внешний вид источника питания LPC с стабилизацией выходного тока

Высокая степень защиты от пыли и влаги позволяет применять эти источники питания в тяжелых условиях эксплуатации. Широкий температурный диапазон обеспечивает возможность работы при очень низких температурах окружающего воздуха: от -30 до 70°C.

Источники питания LPC имеют универсальный вход 90-264 В переменного тока, ограничение пускового тока, мягкий старт. Кроме того, встроенная защита от внезапных изменений напряжения в нестабильных линиях переменного тока позволяет выдержать скачок входного напряжения 300 В в течение 5 секунд. Стандартные функции включают комплекс защит от короткого замыкания, перегрузки и превышения напряжения на выходе. Электрическая прочность изоляции вход-выход составляет 3 кВ переменного тока. КПД источников питания серии LPC достигает 86%.

Изделия сертифицированы или соответствуют международным стандартам по электрической безопасности и электромагнитной совместимости: UL 1310 класс 2, TUV EN60950-1, CAN/CSA C22.2 No. 223-M91, EN61347-2-13, EN 55022 (CISPR22) класс B, EN 61000-3-2,-3, EN 61000-4-2,3,4,5,6,8,11; ENV50204, EN55024.

Основные области применения источников питания LPC со стабилизацией выходного тока следующие:

• светодиодное освещение,
• архитектурная, интерьерная, сценическая подсветка,
• светодиодные экраны.



Источники питания для светодиодных экранов и табло с дистанционным управлением выходным током

Mean Well выпускает также модули питания для наружной установки серий ELN-60/P, ELN-60/D мощностью 60 Вт. В них реализована функция управления выходным током и, соответственно, яркостью свечения светодиодов [2]. Порог ограничения выходного тока задается путем подачи на управляющий вход постоянного напряжения от 1 до 10 В, либо с помощью ШИМ-импульсов различной скважности - от 10 до 100%. Структурная схема источника питания ELN-60 с управлением выходным током приведена на рис. 2.

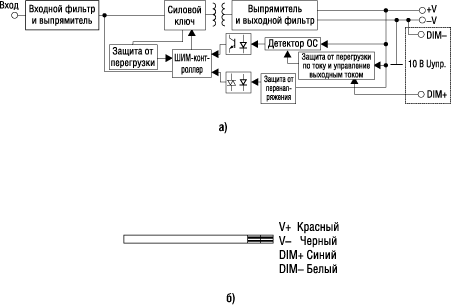

Рис. 2. Модули серии ЕLN-60 с управлением выходным током: а) структурная схема; б) назначение выводов выходного кабеля

Источники питания ELN-60 с подстройкой напряжением обозначаются суффиксом D: ELN-60-XXD, где XX - значение выходного напряжения источника питания, а модули ELN-60 с ШИМ-управлением выходным током отличаются суффиксом P: ELN-60XXP.

На рис. 3 приведены эпюры управляющего ШИМ-напряжения и регулировочная характеристика [2].

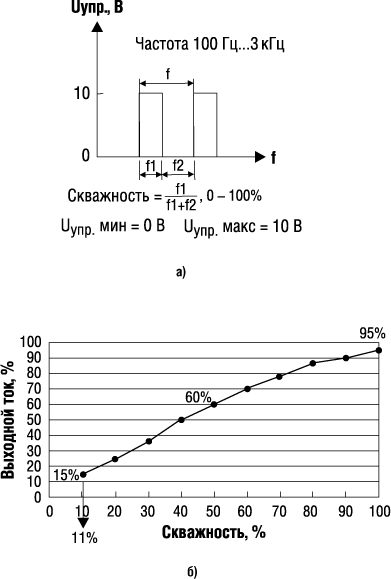

Рис. 3. Управление выходным током модулей ЕLN-60 с помощью ШИМ управляющего напряжения: а) эпюра управляющего напряжения; б) регулировочная характеристика



Герметичные источники питания для наружной установки и светодиодных светильников

Популярные источники питания для светодиодных применений CLG-060, CLG-100, CLG-150, PLN-30, PLN-60, PLN-100 и ELN-30, ELN-60 мощностью от 30 до 150 Вт дают возможность выбрать подходящий модуль для конкретного случая. Эти источники питания имеют универсальный вход 90...264 В переменного тока, комплекс защит от короткого замыкания, перегрузки, перенапряжения, перегрева, диапазон рабочих температур: -30...50°С или -30...70°С в зависимости от модели, не требуют обдува.

Варианты серий и моделей приведены в табл. 2.

Таблица 2. Сравнение параметров источников питания Mean Well для наружной установки и светодиодных светильников

Серия	Заливка компаундом	Степень защиты	Наличие ККМ	Подстройка выхода (триммер)	Уровень шумов	Особенности
Модели в металлических корпусах
CLG-150	Есть	IP65 или IP67	Есть	Есть	Норма	Самая большая мощность
CLG-100		IP67		Нет		Популярная серия
CLG-060					Высокий	При допустимой пульсации в несколько вольт
Модели в пластиковых корпусах
PLN-100	Нет	IP64	Есть	Есть	Норма	Популярная серия
PLN-60					Высокий	При допустимой пульсации в несколько вольт
PLN-30
ELN-60			Нет		Норма	Есть модели с управлением
ELN-30						Популярная серия
Новые модели в пластиковых корпусах
LPH-18	Есть	IP66	Нет	Нет	Норма	Стабилизация выходного напряжения
LPV-20
LPV-35
LPV-60
LPC-20						Стабилизация выходного тока
LPC-35
LPC-60

Более подробная информация об этих и других источниках питания для светодиодных светильников находится на специализированном сайте по источникам питания http://ps.compel.ru/.
