Журнал "Новости Электроники", номер 4, 2009 год.

Источники питания для телекоммуникаций

Константин Староверов
Одним из основных стандартов монтажа телекоммуникационного оборудования является конструктив 19-дюймовой стойки. Для этого стандарта компания TDK-Lambda выпускает серии AC/DC-преобразователей FPS и TH с такими важными для телекоммуникаций функциями, как распределение тока и возможность ╚горячей╩ замены.

Телекоммуникационный рынок характеризуется чрезвычайно жесткой конкуренцией и необходимостью бесперебойной работы. Одна минута простоя телекоммуникационного оборудования может привести к убыткам, исчисляющимся в сотнях тысяч рублей. Одной из составляющих обеспечения непрерывности работы телекоммуникационного оборудования является обоснованный подход к выбору архитектуры системы электропитания и компонентов. В электросвязи, также как и в промышленных применениях, используется архитектура распределенного электропитания. Она предусматривает наличие AC/DC-преобразователя, который преобразует сетевое напряжение в постоянное напряжение шины; опционального промежуточного DC/DC-преобразователя для согласования с более низковольтной шиной и группы локализованных к нагрузке импульсных или линейных стабилизаторов напряжения. Из всех этих компонентов системы электропитания наиболее ответственным является AC/DC-преобразователь, поскольку он подключается к достаточно непредсказуемой среде – сети переменного тока и должен обеспечивать качество выходного напряжения даже при отклонениях сетевого напряжения.

Решить задачу обеспечения высокого качества электропитания телекоммуникационного оборудования поможет продукция компании TDK-Lambda. Компания выпускает широкий ассортимент AC/DC-преобразователей, рассчитанных на совместную работу с телекоммуникационным оборудованием (см. рисунок 1).



AC/DC-преобразователи TDK-Lambda для питания телекоммуникационного оборудования

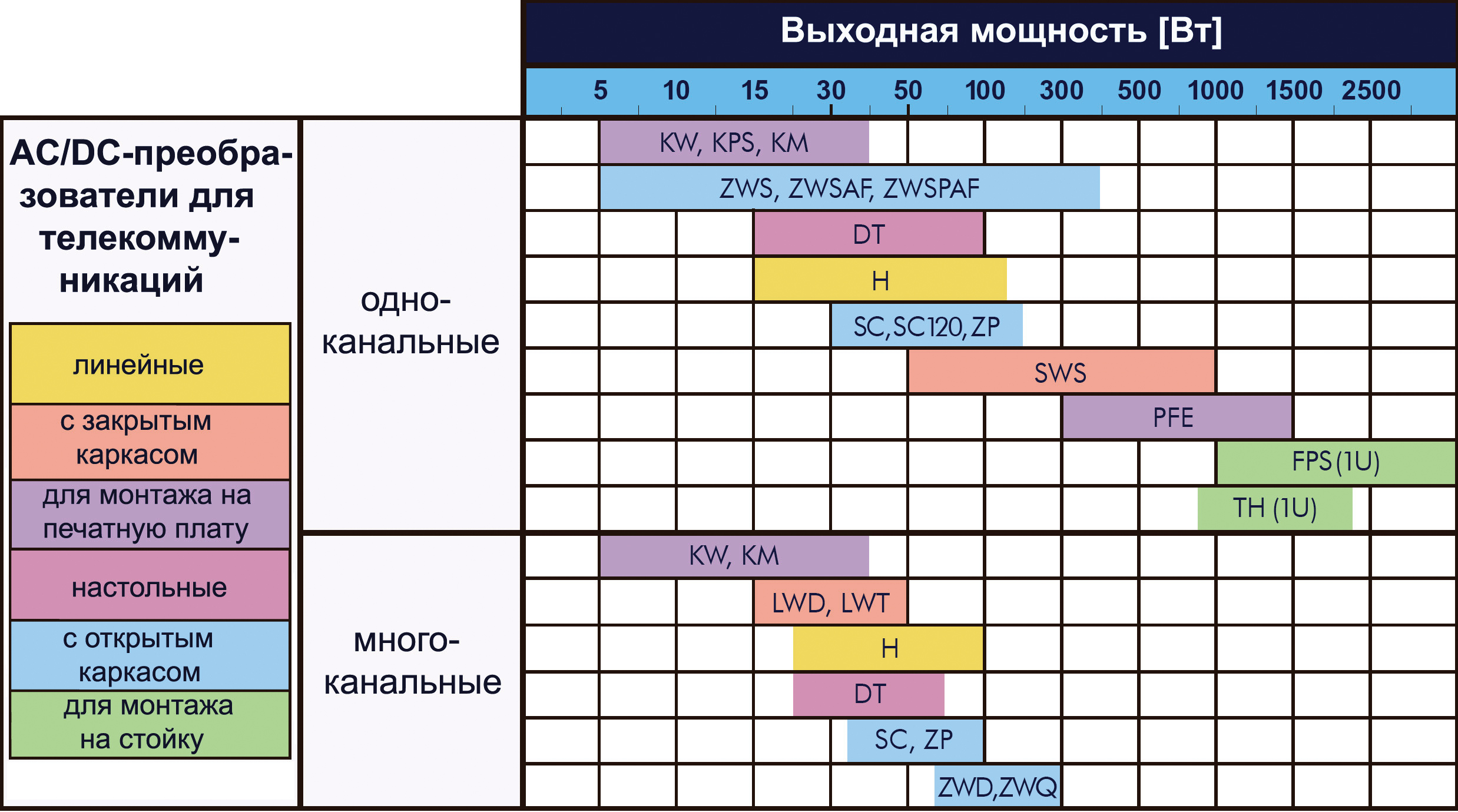

 Рис. 1. AC/DC-преобразователи TDK-Lambda для питания телекоммуникационного оборудования

Они различаются конструктивным исполнением, способом монтажа, электрическими характеристиками и числом выходных каналов. Наибольший интерес представляют преобразователи для монтажа в 19-дюймовую стойку, которая широко используется для инсталляции телекоммуникационного оборудования. К числу таких преобразователей относятся модули серий FPS и TH.



Обзор серии FPS

Серия FPS предназначена для построения одно- или многоканальных источников питания (ИП) с монтажом в 19-дюймовую стойку. Для этого необходимо выбрать модель модуля питания и корзины (высота 1U), которая предназначена для инсталляции трех модулей питания. Выпускающиеся модели представлены на рисунке 2.



Модельный ряд AC/DC-преобразователей серии FPS и корзин для их монтажа на 19-дюймовую стойку

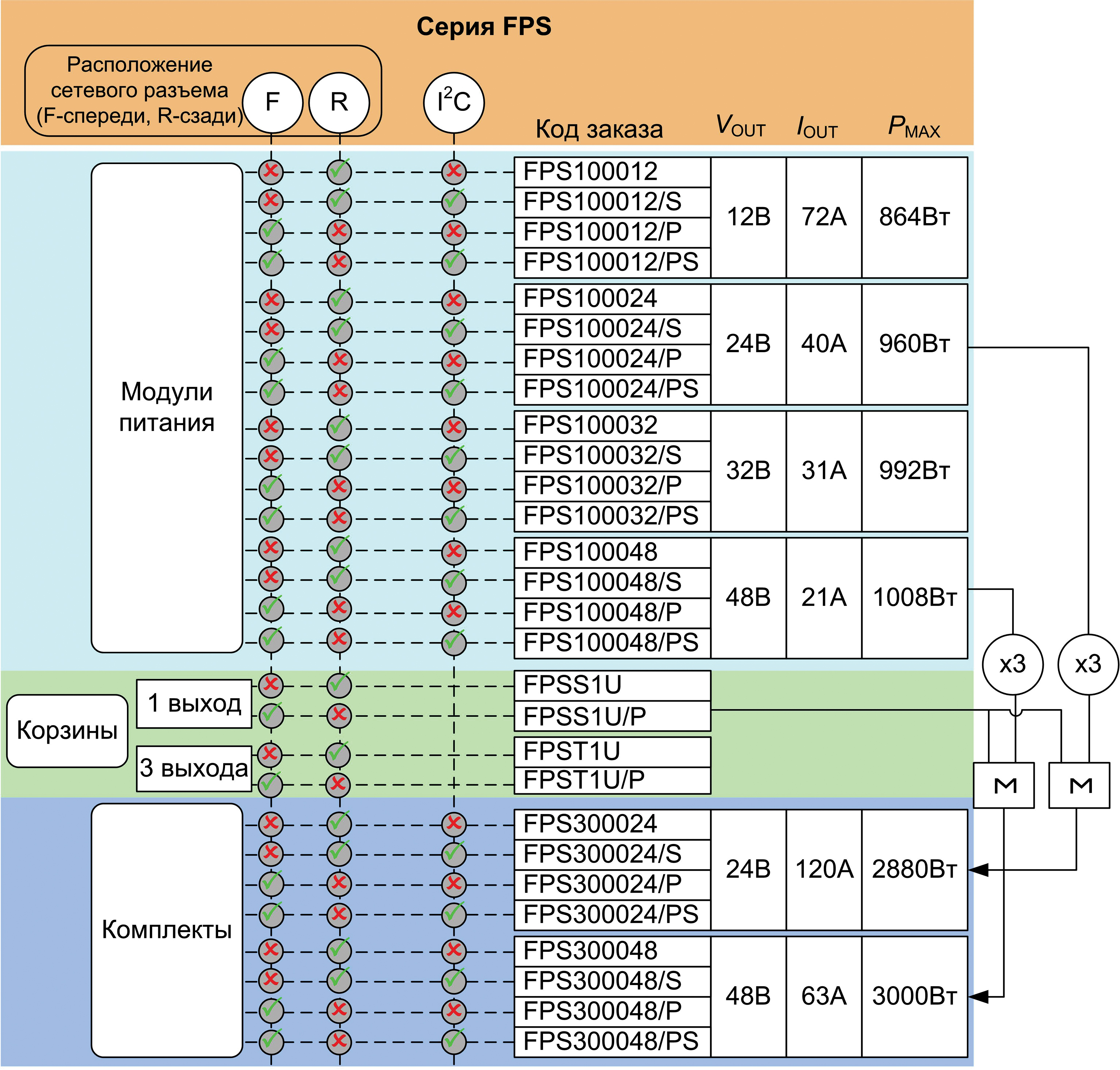

Рис. 2. Модельный ряд AC/DC-преобразователей серии FPS и корзин для их монтажа на 19-дюймовую стойку

Они, помимо электрических характеристик, различаются местом размещения сетевого разъема (на лицевой панели модуля питания или на задней панели корзины) и возможностью поддержки интерфейса I2C. На лицевой панели каждого модуля питания (см. рисунок 3а) размещены светодиодные индикаторы, фиксатор и опциональный сетевой разъем. Кроме того, здесь размещены решетки двух внутренних вентиляторов, использующихся для принудительного охлаждения силовых компонентов. Направление потока воздуха – от лицевой панели к задней, поэтому, во избежание перегрева модулей питания, необходимо обеспечить беспрепятственность выхода воздуха на задней панели корзины.

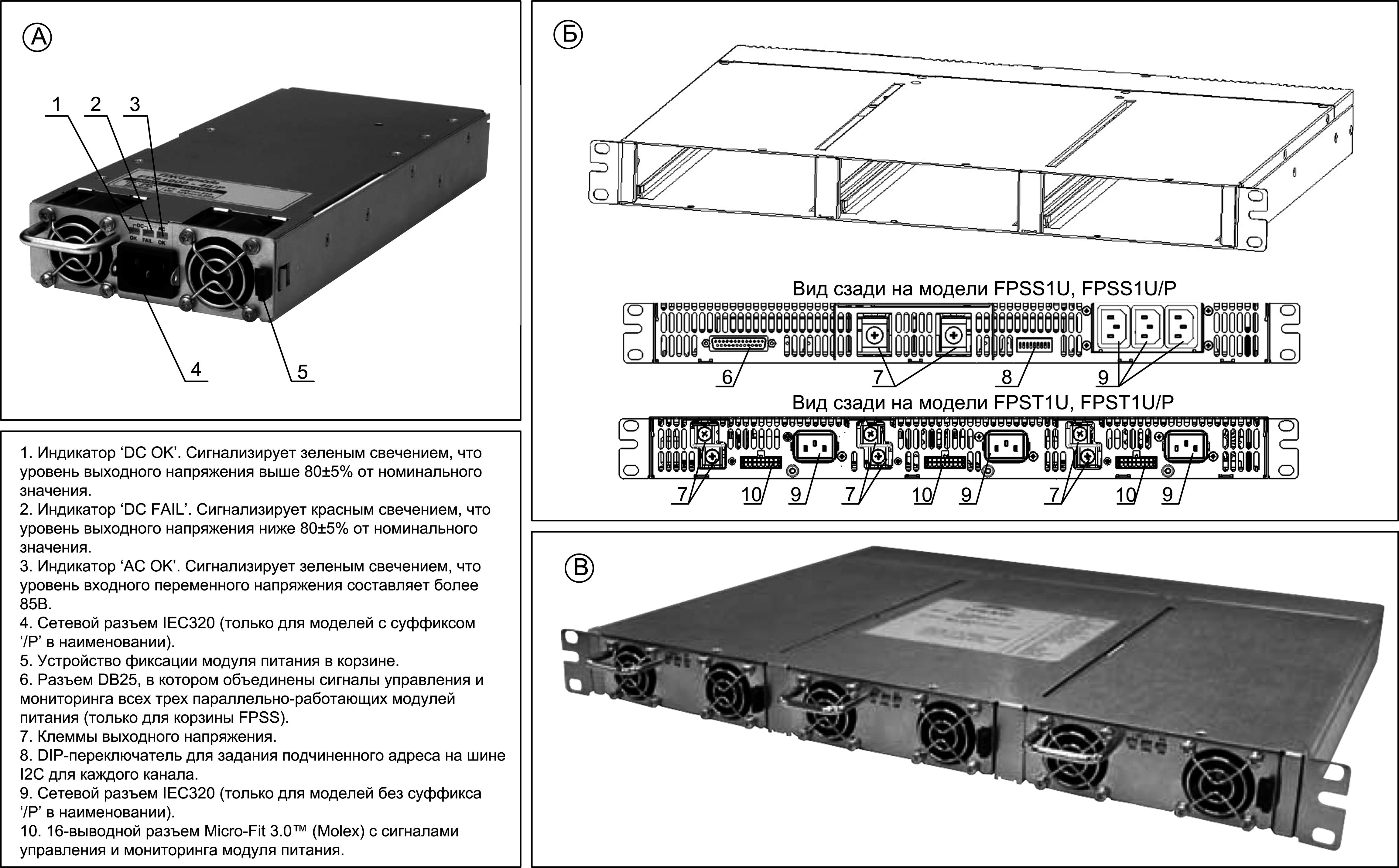

Рис. 3. Внешний вид модуля питания (а), корзины (б) и комплектного ИП для монтажа на стойку (в)

Корзины, помимо размещения сетевого разъема, отличаются схемой подключения модулей к расположенным на задней панели клеммам и разъемам (см. рисунок 3б). Если требуется независимая работа трех каналов, то необходимо использовать корзину FPST, а для тех случаев, когда, например, для получения более мощного (до 3 кВт) одноканального источника питания необходима параллельная работа модулей питания, выпускается корзина FPSS. Кроме того, именно для таких случаев предлагаются для заказа полные трехкиловаттные комплекты одноканальных источников питания, состоящие из корзины FPSS и встроенных в нее трех модулей питания FPS1000 (см. рисунок 3в). Технические характеристики модулей питания представлены в таблице 1.

Таблица 1. Технические характеристики модулей питания FPS1000

Параметры Модели с номинальным выходным напряжением
12 В 24 В 32 В 48 В
Диапазон выходного напряжения1), В 10,5...13,2 21,5...29 28,8...38,4 43...58
Выходной ток, А 72 40 31 21
Нестабильность по входу <0,4%
Нестабильность по нагрузке <0,8%
Выходной шум, мВ 150 200 250 300
Защита от перенапряжения, В 14,3...15,7 31...34 41,5...45,5 62...66
Защита от перегрузки по току 105...125%, в режиме стабилизации тока
Распределение нагрузки до 8 модулей питания
Дистанционный контроль компенсирует потери до 1 вольт на каждом проводнике
Мониторинг через интерфейс I2C Опционально (модели с суффиксом /S)
Оптоизолированные выходы сигнализации DC_OK, AC_FAIL и TEMP_ALARM
Дистанционное включение/отключение, В Вкл.: 0...0,6 или замкн., откл.: 2...15 или разомкн.
Вспомогательный выход, В/А 11,2...12,5/0,25
Вход переменного напряжения 85...265 В, 47...63 Гц2)
Ток утечки, мА <1,1 при входном напр. 230 В
Пусковой ток, А <40
КПД (тип. знач.) при входном напряжении 100/200В 80/83% 83/86% 84/87% 85/88%
Коррекция коэффициента мощности класс А EN61000-3-2 (нагрузка 20...100%), >0,98 при полной нагрузке
Стойкость EN61000-4-2, -3, -4, -5, -6, -11
Электромагнитная совместимость EN55022, уровень B, класс В по FCC
Рабочая температура, °C 0...70, ухудшение нагрузочной способности 2%/°С в диапазоне 50...60°C, 2.5%/°С в диапазоне 60...70°C
Температура хранения, °C -30...85
Противостояние напряжению, кВ Вход-выход: 3, вход-земля: 2 (1 мин.), выход-земля: 0,5 (1 мин.)
Охлаждение Два внутренних вентилятора; поток воздуха от лицевой панели к задней
(регулируемая скорость)
Относительная влажность, % Работа: 10...90, хранение: 10...95 (без конденсации)
Стойкость к ударам и вибрации Соответствие ETS 300 019
Безопасность UL60950-1, EN60950-1, маркировка CE
Входной/выходной разъем Positronic PCIB24W9M400A1 (ответная часть #PCIB24W9F400A1)
Индикаторы на лицевой панели AC OK, DC OK, DS FAIL
Размеры, мм: модуль питания – корзина для монтажа в стойку 41х127х290 – 43,6х482,8х351
Масса, кг 2
Гарантия, год 2
Примечания: 1) через вывод TRIM выходного разъема.
2) 47...440 Гц со сниженным коэффициентом мощности (входное переменное напряжение 100...265 В).



Возможности распределения тока и «горячей» замены

Работа совместно с телекоммуникационным оборудованием требует от источников питания некоторой специальной функциональности, в том числе – функции распределения тока (current sharing) и возможности «горячей» замены (hot swap). Функция распределения тока позволяет не только реализовать более мощный канал питания, но и создать архитектуру с резервированием сетевых источников питания, когда параллельно к основным источникам питания включаются один или несколько резервных. При таком подходе выход из строя любого из источников питания не приведет к каким-либо сбоям в электроснабжении потребителя, так как оставшееся в работе число каналов обеспечит его нормальное функционирование. Преимущества такого решения в полной мере позволяет раскрыть возможность «горячей» замены, поскольку пользователь в таком случае может заменить неисправный модуль, не прибегая к отключению питания.

Модули питания FPS1000 поддерживают обе эти возможности. Функция распределения тока реализуется путем совместного соединения выводов CS тех модулей питания, которые участвуют в параллельной работе. Данная функция может применяться к 2...8 модулям одновременно, таким образом, суммарная выходная мощность может достигать 8 кВт.



Функции мониторинга и управления

Оперативность получения информации о состоянии источников питания и возможных неполадках в них играют важную роль в обеспечении непрерывности электроснабжения телекоммуникационного оборудования. Базовыми для модулей питания FPS1000 возможностями мониторинга является сигнализация о достаточности уровня входного и выходного напряжений (светодиоды и электрические выходы с открытым стоком) и предупредительная сигнализация о перегреве (только на электрическом выходе). Кроме того, при необходимости дистанционного управления включением/отключением может быть задействован соответствующий вывод управления.

Получить более обширную информацию о работе модуля питания дают возможность модели с интерфейсом I2C. Внутренние линии шины I2C подключены к трем интегральным схемам:

Важно обратить внимание на то, что модули питания осуществляют удаленный контроль напряжения (выводы +SENSE и –SENSE), который, при необходимости, можно задействовать для поддержания выходного напряжения на стабильном уровне не на клеммах корзины, а непосредственно на нагрузке.



Примеры применения

Благодаря рассмотренным особенностям модули питания FPS1000 очень гибки в применении. Они могут работать параллельно (для повышения нагрузочной способности или в целях резервирования) или последовательно (для повышения выходного напряжения или создания двуполярного источника питания), с удаленным контролем напряжения и без него, а также взаимодействовать с внешней схемой мониторинга и управления. Некоторые примеры применения модулей FPS1000 показаны на рисунке 4.



Примеры применения модулей питания FPS1000

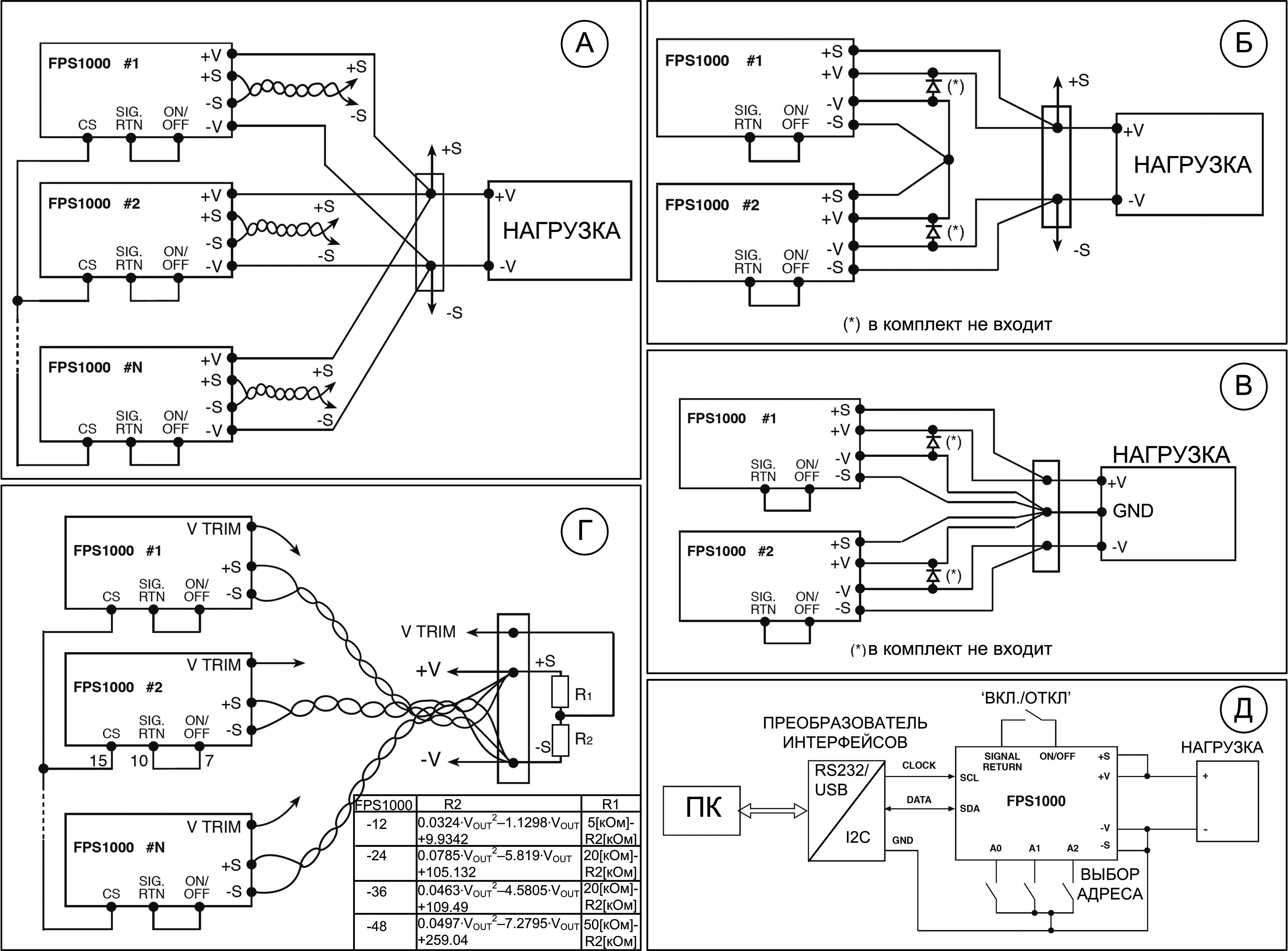

 Рис. 4. Примеры применения модулей питания FPS1000

Как уже упоминалось, параллельно могут работать до восьми модулей. Пример параллельного включения с функцией удаленного контроля напряжения показан на рисунке 4а. Соединение вместе выводов CS приведет к автоматическому равномерному распределению тока нагрузки между параллельно-работающими модулями с разбросом не более 10%. В таком включении во избежание перегрузки рекомендуется, чтобы в нагрузку отдавалась мощность, значение которой ниже суммарной максимальной выходной мощности модулей не менее чем на 10%. Кроме того, для минимизации вносимого шума через канал удаленного контроля рекомендуется использовать подключение к нему по витой паре проводников. На рисунке 4г показан пример дополнения предыдущей схемы возможностью подстройки выходного напряжения. В схеме могут использоваться как постоянные резисторы (при соответствующем выборе они позволяют добиться меньшей температурной зависимости), так и переменные (позволяют более точно установить выходное напряжение). На рисунках 4б и 4в показаны схемы на основе двух модулей питания с одним повышенным по уровню напряжения выходом и двуполярным выходом соответственно. Присутствующие на схемах внешние диоды позволяют избежать реверса напряжения в случае отказа одного из двух модулей питания. Параметры диодов должны согласовываться с напряжением и током нагрузки. Наконец, на рисунке 4д показана укрупненная схема мониторинга источника питания с помощью ПК. Для этого источник питания необходимо дополнить преобразователем интерфейса I2C в один из совместимых с ПК интерфейсов (RS232 или USB). Такое решение может использоваться в составе стендов диагностики модулей питания или при размещении ПК на небольшом расстоянии от стойки. Более детальная информация по особенностям применения модулей FPS приведена в руководстве по эксплуатации [1].

AC/DC-преобразователи серии FPS для монтажа в 19-дюймовую стойку идеальны для электропитания телекоммуникационного оборудования. Они выполнены по архитектуре, которая обеспечивает распределение тока и «горячую» замену. Они также обладают высокой степенью универсальности, которая проявляется в возможности создания различных типов источников питания, и поддерживают ряд диагностических возможностей. Преобразователи FPS обеспечивают плотность мощности до 3 кВт на корзину. В тех случаях, когда необходимо достичь более высокой плотности мощности, рекомендуется обратить внимание на другую продукцию компании TDK-Lambda — серию AC/DC-преобразователей TH, которая отличается установкой четырех модулей питания в одну корзину и суммарной мощностью до 10 кВт.



Литература:

1. FPS SERIES 1000W In 1U Front End Power Supplies//INSTRUCTION MANUAL, TDK-Lambda, DWG NO: IA599-04-02-A. – 56p.
