Журнал "Новости Электроники", номер 1, 2010 год.

Интегральные датчики Холла компании Honeywell

Константин Староверов
В статье приведен обзор интегральных датчиков компании Honeywell, основанных на эффекте Холла. Рассматриваются новинки, обладающие множеством особенностей, которые позволяют снизить себестоимость конечной продукции, а также улучшить ее надежность и экономичность. Всеполярные датчики SS351AT, SS451A дают возможность уменьшить затраты на сборку (или монтаж) датчика, использовать низковольтное питание, а также обладают улучшенной температурной стабильностью. Рассматриваемые в статье датчики Холла идеальны для построения импульсных датчиков скорости и дискретных датчиков положения в разнообразных устройствах промышленного и бытового назначения.



Эффект Холла в классическом понимании был открыт еще в 1879 году Эдвином Холлом. Данный эффект заключается в формировании поперечной разности потенциалов в проводнике с током, помещенном в магнитное поле. Однако практическое применение данный эффект нашел сравнительно недавно - примерно 30 лет назад, когда стали доступными полупроводниковые технологии, позволившие создать недорогие и практичные твердотельные датчики. Такие датчики широко используются в системах, где возможно преобразование контролируемой величины в изменение магнитного поля, которое впоследствии легко проконтролировать датчиком Холла. К числу таких величин относятся переменный/постоянный ток или напряжение, давление, температура, скорость, вибрация и др. Кроме того, эффект Холла идеален для построения разнообразных датчиков положения, которые находят обширное применение в системах автоматики; в технике бытового, коммерческого, медицинского, научного и промышленного назначений; на транспорте и в современных приводах. В настоящий момент индустрия таких датчиков переживает расцвет, а компания Honeywell, крупнейший в мире производитель датчиков, активно продвигает на рынок изделия указанных типов.

Ассортимент «холловских» датчиков Honeywell в основном представлен интегральными приборами в корпусах для поверхностного или сквозного монтажа. В общем случае такие датчики представляют собой трехвыводной прибор с двумя выводами питания и одним аналоговым или цифровым выходом. Их ассортимент и краткие рабочие характеристики представлены в таблице 1.

Таблица 1. Ассортимент датчиков Холла компании Honeywell
Наименование Передаточная функция Напряжение
питания, В
Потребляемый ток, мА
(не более)
Направление
выходного тока
Корпус Рабочий
температурный диапазон, °C
SS30AT1) SS40A SS50AT Цифровая биполярная 4,5...24 10 втекающий SOT-23 SIP-3 SOT-89B -40...125
SS311PT SS411P Цифровая биполярная 2,7...7 14 втекающий SOT-23 SIP-3 -40...150
Серия SS340RT Серия SS440R Цифровая униполярная 3...242) 3...24 8 втекающий SOT-23 SIP-3 -40...150
SS351AT SS451A Цифровая всеполярная 3...242) 3...24 9 втекающий SOT-23 SIP-3 -40...150
SS361RT SS461R Цифровая истинная биполярная 3...182) 3...18 8 втекающий SOT-23 SIP-3 -40...150
Серия SS400 Серия SS500 Цифровая униполяроная, биполярная или истинная биполярная 3,8...30 10 8,7 (5 В) втекающий SIP-3 SOT-89 -40...150
Серия SS41 Серия SS51T Цифровая биполярная 4,5...24 15 втекающий SIP-3 SOT-89 -40...150
Серия SS421 Цифровая биполярная 4,5...16 15 втекающий SIP-4 -40...105
SS42R Цифровая истинная биполярная (симметричная) 4,5...16 11 втекающий или вытекающий SIP-4 0...100
SS46 Цифровая истинная биполярная (симметричная) 4,5...24 10 втекающий SIP-3 -40...150
VF526DT Цифровая истинная биполярная (2 канала) 3,4...24 14 втекающий (2 канала) SOT-89 -40...125
Серия 91SS Линейная 8...16 19 вытекающий Керамич. SIP-3, керамич. с ламелями -40...150
Серия SS490 Серия SS491B Линейная 4,5...10,5 10 втекающий или вытекающий SIP-3 -40...150
Серия SS49E Серия SS59ET Линейная 2,7...6,5 10 вытекающий SIP-3 SOT-89 -40...100
Серия SS94 Линейная 4,5...12,6 30 втекающий или вытекающий Керамич. SIP-3, керамич. с ламелями -40...150
Примечания: 1. Красным цветом выделены новики 2009 года. 2. Исключение: при работе с температурами более 125°С диапазон напряжения питания ограничен до 3...12 В.

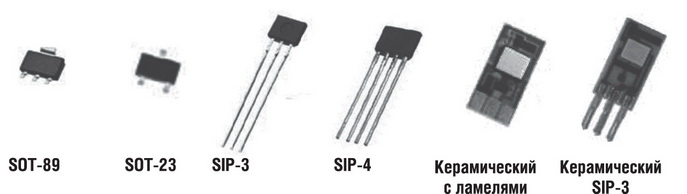

Датчики доступны в корпусах трех типов, в т.ч. SOT-23, SOT-89 (для поверхностного монтажа) и SIP (для сквозного монтажа), который также можно назвать плоской версией популярного корпуса TO-92 (см. рисунок 1).



Корпуса датчиков Холла компании Honeywell



Рис. 1. Корпуса датчиков Холла компании Honeywell

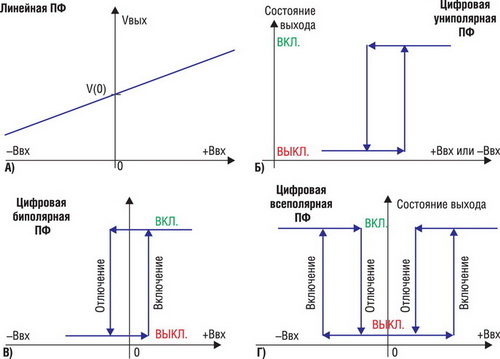

В зависимости от вида передаточной функции (ПФ) датчики разделяются на линейные и цифровые (см. рисунок 2). Как видно из рисунка, цифровые датчики работают как управляемые магнитным полем коммутаторы, которые активизируют свой выход при одном его уровне и отключают при другом. Отсюда происходит их альтернативное наименование - магнитоуправляемые коммутаторы. В зависимости от знака пороговых уровней, цифровые ПФ разделяются на униполярную, биполярную и всеполярную. Униполярные датчики реагируют на магнитное поле определенного знака (положительное или отрицательное), поэтому в конечном применении они требуют определенной ориентации полюсов магнита.



Передаточные функции датчиков Холла



Рис. 2. Передаточные функции датчиков Холла



Данная особенность вызывает некоторые неудобства при сборке или установке датчиков, и в связи с этим были разработаны всеполярные датчики, которые равным образом реагируют на приближение северного и южного полюсов магнита, и поэтому некритичны к их ориентации. Необходимо отметить, что представленные на рисунке 2 цифровые ПФ для простоты восприятия имеют идеализированный вид. Фактические пороги включения и отключения могут варьироваться в зависимости от температуры, а также от одного датчика к другому. Эту особенность важно учитывать при выборе биполярных датчиков. Идеальный биполярный датчик, как показано на рисунке 2, реагирует на смену знака магнитного поля, активизируясь при положительном знаке и отключаясь при отрицательном. Однако в реальности, ввиду возможного разброса порогов включения/отключения в достаточно широких пределах, вероятно смещение ПФ вдоль оси абсцисс. Проще говоря, среди приобретенных биполярных датчиков некоторое количество на практике может оказаться униполярными, причем реагирующими либо на положительное магнитное поле, либо на отрицательное. Однако в ассортименте Honeywell есть датчики и с гарантированной биполярностью передаточной функции. В таблице 1 передаточные функции таких датчиков отмечены как «истинная биполярная». Кроме того, в таблице отмечена часть истинных биполярных датчиков, для которых гарантируется симметричность ПФ относительно оси ординат.

Помимо ПФ, датчики также различаются схемотехникой выходного каскада. Она может быть однотактной (выходной ток может протекать только в одном из направлений) и двухтактной (выходной ток может протекать в любом из направлений). Выходной каскад большинства цифровых датчиков выполнен по схемотехнике с открытым коллектором, при которой допускается протекание только втекающего тока (т.е. нагрузка управляется по отношению к плюсу питания). Исключения: SS311PT, SS411P со встроенным подтягивающим резистором к плюсу питания и SS42R с двумя двухтактными комплементарными выходами. Также необходимо отметить, что под активным состоянием выхода цифрового датчика (ВКЛ согласно рисунку 2) понимается нахождение выхода в низком состоянии. Исключением является упомянутый только что четырехвыводной датчик SS42R, у которого имеется дополнительный выход с активным высоким уровнем.

В представленном ассортименте имеются несколько датчиков с повышенной степенью интеграции. Речь идет о биполярных датчиках SS421 и VF526DT. Датчики серии SS421 предназначены для обнаружения недопустимого снижения частоты вращения двигателя или вентилятора. Они активизируют свой выход, когда частота следования импульсов на выходе встроенного цифрового датчика Холла становится ниже порогового уровня. Порог и задержка срабатывания задаются путем подключения к специальному выводу RC-цепи с соответствующими параметрами. В свою очередь, VF526DT объединяет два независимых датчика Холла и логику обнаружения направления движения. Таким образом, пользователю, помимо импульсного выхода SPEED, также доступен выход DIRECTION, сигнализирующий о текущем направлении движения.

Многие представленные в таблице 1 датчики являются новинками 2009 года (выделены красным цветом). Новые датчики обладают множеством особенностей, позволяющих снизить себестоимость конечной продукции, а также улучшить ее надежность и экономичность. К источникам снижения себестоимости новых датчиков можно отнести следующие:

Новые датчики также доступны в традиционном корпусном исполнении SIP, что дает возможность модернизации выпускаемой продукции путем прямой замены на более совершенный аналог с множеством конкурентных преимуществ. Помимо всеполярной ПФ, возможности низковольтного питания, улучшенной экономичности и более высокой чувствительности, к числу таких преимуществ также относится улучшенная температурная стабильность, которая проявляется в несущественной зависимости порогов срабатывания и их симметричности от температуры в пределах широкого диапазона (-40...125/150°С). Убедиться в этом можно на примере графиков зависимости порогов срабатывания от температуры датчиков SS451A и SS351AT, представленных на рисунке 3.

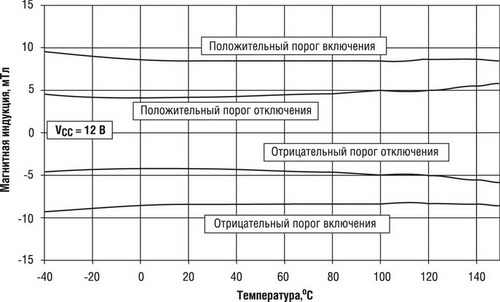

Графики зависимости порогов срабатывания от температуры датчиков SS451A и SS351AT



Рис. 3. Графики зависимости порогов срабатывания от температуры датчиков SS451A и SS351AT

Рассмотренные датчики Холла идеальны для построения импульсных датчиков скорости и дискретных датчиков положения в разнообразных устройствах бытового и промышленного назначения, в т.ч. в устройствах с функцией контроля частоты вращения электродвигателя и контроля концевых положений элементов исполнительных механизмов, в системах автоматизации поточных линий, в робототехнике и т.д. На основе цифровых датчиков Холла также возможна реализация различного рода реле, реагирующих на изменение физической величины, например, давления, расхода, электрического тока, температуры и т.п. Пример такого реле демонстрирует рисунок 4а, где упрощенно представлена конструкция токового реле, предназначенного для сигнализации о токовой перегрузке или о наличии тока в цепи. На этом рисунке также представлены некоторые другие варианты применения цифровых датчиков Холла, в т.ч. датчик уровня поплавкового типа (рис. 4б); кнопка для сложных условий применения, таких как повышенный уровень влаги и пыли, взрывоопасность и др. (рис. 4в); импульсный датчик расходомера, где вращение крыльчатки преобразуется в последовательность импульсов, количество которых пропорционально объему прокачанной по трубе жидкости.

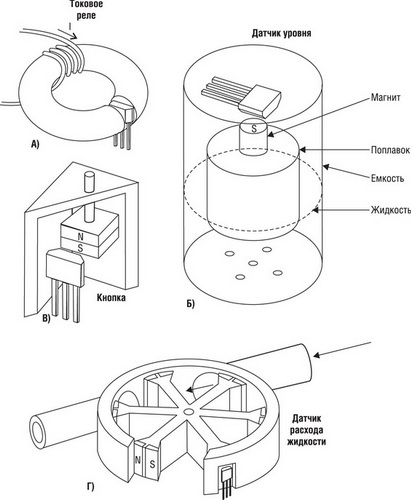

Примеры областей применения цифровых датчиков Холла



Рис. 4. Примеры областей применения цифровых датчиков Холла

Компания Honeywell также выпускает ряд линейных датчиков Холла (замыкают таблицу 1), которые прекрасно подходят для реализации разнообразных устройств, в т.ч. датчиков тока, вибрации, уровня и положения, считывателей магнитных карт, металл-детекторов и весов. Выходной каскад линейных датчиков Honeywell выполнен по ратиометрической архитектуре, что упрощает их применение за счет исключения необходимости применения прецизионного ИОН. Это означает, что у этих датчиков напряжение V(0) равно половине напряжения питания. Кроме того, датчики способны измерять как положительные, так и отрицательные значения магнитной индукции. Выпускается множество исполнений датчиков, различающихся входным диапазоном и степенью прецизионности передаточной характеристики. В частности серию SS490 образуют два датчика с разным входным диапазоном и наклоном передаточной функции, однако каждый из этих датчиков доступен в нескольких исполнениях, различающихся разбросом выходного напряжения и температурной стабильностью (см. таблицу 2).

Таблица 2. Рабочие характеристики линейных датчиков Холла серии SS490
Характеристика SS495A SS495A1 SS495A2 SS495B SS496A SS496A1 SS496B
Входной диапазон (typ), мТл ±67 ±67 ±67 ±67 ±84 ±84 ±84
Размах выходного напряжения (typ), В 0,2...VS-0,2
Выходное напряжение V(0) (Vs=5 В), В 2,5±0,075 2,5±0,075 2,5±0,1 2,5±0,15 2,5±0,075 2,5±0,075 2,5±0,15
Чувствительность, В/Тл 31,25±1,25 31,25±0,94 31,25±1,56 31,25±2,5 25±1 25±0,75 2,5±2
Линейность (не более), % -1,5
Температурный дрейф V(0) (не хуже), %/°С ±0,06 ±0,04 ±0,07 ±0,08 ±0,048 ±0,03 ±0,06
Температурный дрейф чувствительности
(не хуже), %/°С
-0,01 +0,06 -0,02 +0,06 -0,02 +0,07 -0,02 +0,06 -0,01 +0,6 -0,01 +0,06 -0,02 +0,06

Всего доступно семь исполнений датчиков, и поэтому пользователь получает широкие возможности по оптимизации отношения цена-качество. Датчики SS490 также примечательны тем, что их выходной каскад относится к типу «rail-to-rail», что существенно упрощает работу с выходным сигналом в низковольтной системе.

Некоторые примеры использования линейных датчиков демонстрирует рисунок 5.

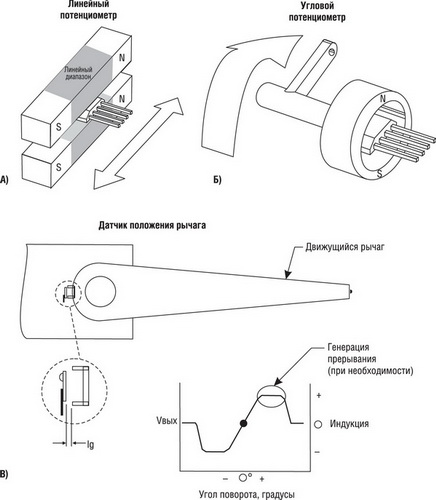

Примеры областей применения линейных датчиков Холла



Рис. 5. Примеры областей применения линейных датчиков Холла



На рисунках 5а и 5б представлены более износостойкие альтернативы линейного и углового потенциометров. Приведенные конструкции могут служить основой для построения различного рода задатчиков и органов управления. Такие устройства широко используются в устройствах промышленной автоматики. Пример построения линейного датчика положения демонстрирует рисунок 5в. Здесь решается задача контроля углового положения рычага. Закрепленная на нем магнитная система обеспечивает изменение выходного напряжения как функции угла поворота в соответствии с приведенным графиком. Выходное напряжение датчика может быть подано на вход АЦП для ввода в систему информации об угловом положении, а также, опционально - на вход компаратора напряжения для детектирования концевого положения рычага с последующей генерацией прерывания. Как уже упоминалось, обширной областью применения линейных датчиков Холла является контроль тока [1].



Заключение

Компания Honeywell выпускает широкий ассортимент датчиков Холла с цифровой и линейной передаточной функцией. Они доступны в различных исполнениях, предоставляя пользователю возможность наилучшим образом оптимизировать конечное решение по себестоимости и рабочим характеристикам. В обновленной в 2009 году линейке датчиков Холла учтены все современные тенденции миниатюризации, удешевления и повышения экономичности электронной техники: появились датчики в более миниатюрном корпусе SOT-23, улучшены параметры электропитания, а также добавлен ряд других рассмотренных выше функций.

Более детальную информацию по датчикам Холла, а также другим датчикам компании Honeywell можно получить по ссылке www.honeywell.com/sensing.



Литература

1. Маргелов А. Датчики тока компании Honeywell//Новости электроники, ╧8, 2006 - С. 18-22.
