Журнал "Новости Электроники", номер 1, 2010 год.

Температурные датчики ON Semiconductor

Дмитрий Цветков
Надежность и стабильность системы любой сложности напрямую зависит от температуры как окружающей среды, так и отдельно взятых узлов самой системы. Предлагаемая статья посвящена обзору встраиваемых температурных датчиков и контроллеров компании ON Semiconductor, отвечающих за мониторинг температуры узлов системы и напряжений питания многоканальных источников питания, управление вентиляторами и контроль состояния отвода тепла.

Температурные датчики и мониторы питания ON Semi условно можно разделить на три группы:

Назначением удаленных датчиков температуры и системных мониторов температуры является измерение температуры с помощью встроенного или внешнего термодатчика (см. табл. 1). Передача цифрового значения температуры и прием команд управления осуществляется по шине SMBus/I2C и SST (Simple Serial Transport - упрощенный последовательный протокол передачи данных). Дополнительной функцией является формирование сигналов события в соответствии с указанными командами, т.е. предварительный мониторинг температуры. Области применения таких датчиков - материнские платы современных бытовых и промышленных ПК, встраиваемая бытовая техника, промышленная аппаратура.

Таблица 1. Мониторы удаленных датчиков температуры
Наименование Назначение Датчик
температуры
Шина
управления
Напря-жение
питания, В
Макс. ток
потреб-ления, мА
Точность измере-ния, °C Рабочий диа-пазон, °C Корпус
Встро-енный Удален-ный SMBus I2C SST
CAT6095VP2 Контроллер встроенного датчика температуры 3,0...3,6   ±3,00 -40...125 TDFN-8
ADM1021AARQZ Контроллер удаленного датчика температуры 3,0...5,5 0,20 ±3,00 -55...125 QSOP-16
ADM1023ARQZ Контроллер удаленного датчика температуры повышенной точности, совместим со стандартом ACPI 3,0...5,5 0,20 ±1,00 0...120 QSOP-16
ADM1032ARMZ Контроллер удаленного датчика температуры повышенной точности 3,0...5,5 0,22 ±1,00 0...120 Micro8™
ADT7421ARMZ Контроллер удаленного датчика температуры для процессоров с технологией < 45 нм 3,0...3,6 5,00 ±1,75 -40...125 Micro8™
ADT7461AARMZ Контроллер удаленного датчика температуры с компенсацией длины линии связи с датчиком 3,0...3,6 0,35 ±1,00 -40...125 Micro8™
ADT7481ARMZ Контроллер двух удаленных датчиков температуры с диапазоном -64...191°C 3,0...3,6 0,35 ±1,00 -40...125 Micro-10
ADT7482ARMZ 3,0...3,6 0,35 ±1,00 -40...125 Micro-10
ADT7483AARQZ 3,0...3,6 0,35 ±1,00 -40...125 QSOP-16
ADT7484AARMZ Контроллер удаленного датчика температуры 3,0...3,6 5,00 ±1,00 -40...125 Micro8™
ADT7485AARMZ Контроллер удаленного датчика температуры с встроенным 5-канальным монитором питания 3,0...3,6 5,00 ±1,00 -40...125 Micro-10
ADT7486AARMZ Контроллер двух удаленных датчиков температуры 3,0...3,6 5,00 ±1,00 -40...125 Micro-10
ADT7488AARMZ Контроллер двух удаленных датчиков температуры с встроенным 3-канальным монитором питания 3,0...3,6 5,00 ±1,00 -40...125 Micro-10

Рассмотрим работу температурного датчика из этой группы на примере новинки CAT6095 (рис. 1), которая представляет собой полностью законченное решение для удаленного контроля температуры отдельных узлов сложного устройства (например, материнской платы современного ПК). Основой микросхемы является датчик температуры, соответствующий стандарту JEDEC JC42.4, и выполняющий 10 и более измерений температуры за одну секунду. Измеренная температура автоматически преобразуется с помощью сигма-дельта АЦП в 12-битный цифровой код и записывается в регистр хранения измеренной температуры (Temperature Data Register - TDR). Разрешение датчика может достигать 0,0625°С (в 12-битном режиме).

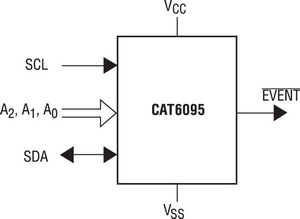

Функциональная схема датчика температуры CAT6095



Рис. 1. Функциональная схема датчика температуры CAT6095

Обращение к внутренним регистрам CAT6095 осуществляется через двухпроводную последовательную шину SMBus/I2C (SCL, SDA, A[2:0]). На одной шине можно параллельно подключить до восьми (включительно) этих же датчиков температуры или других микросхем, совместимых с SMBus/I2C. Номер микросхемы на шине определяется статически заданными логическими уровнями на адресных входах A2, A1 и A0.

В качестве дополнительной функции в микросхему встроен узел автоматического контроля выхода текущей измеренной температуры за указанные границы: верхняя граница - HLR (High Limit Register), нижняя граница - LLR (Low Limit Register). В случае такого выхода за границы (они должны быть заранее записаны в соответствующие регистры) на выводе EVENT возникает низкий уровень (выход с открытым коллектором).

С целью сокращения теплового сопротивления между корпусом CAT6095 и печатной платой в корпус микросхемы встроена пластина, электрически соединенная с выводом Vss. Корпус микросхемы TDFN-8 имеет размер 2х3 мм, что в значительной степени сокращает не только место, занимаемое микросхемой, но и время реакции датчика (инерционность) на изменения температуры.

В датчиках ONS также используется и другой распространенный принцип измерения температуры, основанный на внешнем температурном датчике - термотранзистор (работающий в режиме термодиода). Такой датчик в настоящее время включается непосредственно в состав кристалла мощных современных процессоров с целью максимально точного определения температуры кристалла. Благодаря этому включению диапазон измерения температуры расширяется до -55...150°С.

Следующая группа - контроллеры системной температуры и вентиляторов для отвода тепла со встроенными узлами измерения температуры с внешних термодатчиков/термодиодов, автоматическим управлением вентиляторами отвода тепла (FAN) и контролем за их состоянием (см. табл. 2). Обмен данными с внешними датчиками температуры и главным управляющим контроллером (в материнских платах - т.н. chipset) осуществляется по шине SMBus/I2C. К основным особенностям контроллеров этой группы можно отнести непосредственное управление внешними драйверами (ключами) вентиляторов с помощью ШИМ, контроль их скорости вращения, дополнительные выводы для формирования прерываний с целью увеличения скорости реакции системы на аварийные ситуации.

Таблица 2. Температурные контроллеры вентиляторов теплоотвода
Наименование Число внешних датчиков темпе-ратуры Число каналов контроля напря-жения Число каналов контроля венти-ляторов Число каналов для ШИМ управ-ления вентиля-торами Число каналов для аналогового управления венти-ляторами Напря-жение питания, В Макс. ток потреб-ления, мА Рабочий диа-пазон, °C Корпус
ADM1024ARUZ 2 5 2 0 0 2,8...5,5 3,5 0...100 TSSOP-24
ADM1029ARQZ 3,0...5,5 3,0 0...100 QSOP-24
ADM1030ARQZ 1 0 1 1 0 3,0...5,5 3,0 0...100 QSOP-16
ADM1031ARQZ 2 0 2 2 0 3,0...5,5 3,0 0...100 QSOP-16
ADM1033ARQZ 1 2 1 0 1 3,0...5,5 3,0 -40...125 QSOP-16
ADM1034ARQZ 2 2 2 0 2 3,0...3,6 3,0 -40...125 QSOP-16
ADT7460ARQZ 2 2 4 3 0 3,0...5,5 3,0 -40...120 QSOP-16
ADT7463ARQZ 2 6 4 3 0 3,0...5,5 3,0 -40...120 QSOP-24
ADT7467ARQZ 2 2 4 3 0 3,0...5,5 3,0 -40...120 QSOP-16
ADT7473ARQZ 2 2 4 3 0 3,0...3,6 3,0 -40...125 QSOP-16
ADT7475ARQZ 2 2 4 3 0 3,0...3,6 3,0 -40...125 QSOP-16
ADT7476AARQZ 2 6 4 3 0 3,0...3,6 3,0 -40...125 QSOP-24
ADT7476ARQZ 2 6 4 3 0 3,0...3,6 3,0 -40...125 QSOP-24
ADT7490ARQZ 2 7 4 3 0 3,0...3,6 5,0 -40...125 QSOP-24

Материнские платы современных бытовых и промышленных ПК, устройства бытового назначения средней сложности, промышленная аппаратура, одноплатные процессорные модули - типичные области применения контроллеров этой группы.

Контроллеры управления и наблюдения за системой - многоканальные мониторы напряжений питания и вентиляторов отвода тепла в системах высокой сложности (см. табл. 3). Предназначены для измерения напряжений питания многоканальных источников питания, входящих в состав сложных систем, чтения показаний удаленных датчиков температуры и удаленных датчиков на базе термодиодов по шине SMBus/I2C, полного управления вращением трех- и четырехпроводных вентиляторов отвода тепла. Эти контроллеры также выполняют функции программного управления внешними источниками питания, формируют глобальную цепь сброса, обеспечивают возможность работы с кнопкой внешнего включения системы, т.е. низкоуровневые функции контроля и управления жизненно важными узлами современных систем высокой и очень высокой сложности.

Таблица 3. Контроллеры управления и наблюдения за системой
Наименование Число внешних дат-чиков темпе-ратуры Число каналов конт-роля напря-жения Число каналов контроля венти-ляторов Число каналов для ШИМ управ-ления венти-ляторами Число каналов для анало-гового управ-ления венти-ляторами Число програм-мируемых линий ввода/ вывода Напря-жение питания, В Макс. ток потреб-ления, мА Рабочий диа-пазон, °C Корпус
ADM1026JSTZ 2 15 8 0 0 8/16 3,0...5,5 4,0 0...100 QFP-48, LQFP-48
ADT7462ACPZ 3 13 8 4 0 8 3,0...5,5 4,0 -40...125 LFCSP-32

Области применения контроллеров - материнские платы современных бытовых и промышленных ПК, развитые системы сбора и обработки информации, одноплатные процессорные модули.



Заключение



Благодаря достижениям компании ON Semiconductor, для построения полноценной системы контроля над температурой системы теперь нет нужды каждый раз заново изобретать узлы для измерения температуры различных участков системы, узлы управления вентиляторами отвода тепла, контроля их состояния, скорости вращения. Богатое разнообразие однокристальных решений практически полностью избавляет от этой работы: достаточно выбрать подходящий компонент, включить его в состав устройства на базе типовой схемы и отладить программную часть проекта для обмена данными с выбранными компонентами ONS по единой двухпроводной шине SMBus/I2C.

Получение технической информации, заказ образцов, поставка - e-mail: sensors.vesti@compel.ru
