Журнал "Новости Электроники", номер 2, 2010 год.

Компоненты Power-over-Ethernet компании Texas Instruments в системах безопасности

Андрей Никитин
Power-over-Ethernet (PoE)═√ технология, позволяющая передавать удаленному устройству данные и одновременно обеспечивать его электропитание через стандартную витую пару в сети Ethernet. Данная технология предназначается для IP-телефонии, точек доступа беспроводных сетей, Web-камер, сетевых концентраторов и других устройств, к которым нежелательно или по техническим причинам невозможно проводить отдельный кабель сетевого питания. В статье рассматриваются электронные компоненты и решения технологии PoE, предлагаемые компанией Texas Instruments, а также некоторые аспекты их применения в системах безопасности.

Технология PoE стандартизирована нормативным документом Института инженеров по электротехнике и электронике IEEE 802.3af-2005 - Питание через Ethernet (Power-over-Ethernet).

Стандарт описывает два типа устройств PoE:

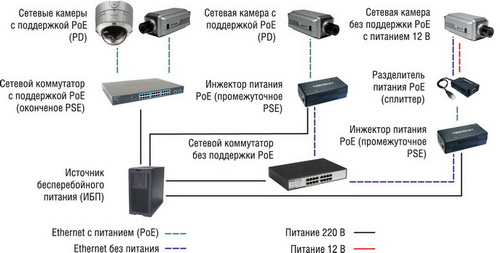

Рисунок 1 иллюстрирует различные варианты использования технологии PoE.



Варианты применения технологии PoE



Рис. 1. Варианты применения технологии PoE

В сети Ethernet могут использоваться два типа питающего оборудования PSE:

Как видно из рисунка 1, в обоих случаях постоянное напряжение с питающих устройств подается на запитываемые устройства.

В зависимости от мощности в нагрузке стандарт определяет пять классов устройств, питаемых по PoE:

Стандарт IEEE 802.3af-2005 определяет питание удаленного устройства постоянным током с номинальным напряжением 48 В (допустимые пределы 36...57 В). Поскольку длина витой пары между питающим (PSE) и запитываемым (PD) устройствами может достигать 100 метров, то падение напряжения на ней будет существенным. Соответственно, выходная мощность PSE-устройства должна превышать максимальную мощность PD-устройств. Минимальная выходная мощность PSE-устройства определяется как 4,0 Вт для класса 1; 7,0 Вт для класса 2 и 15,4 Вт для класса 3.

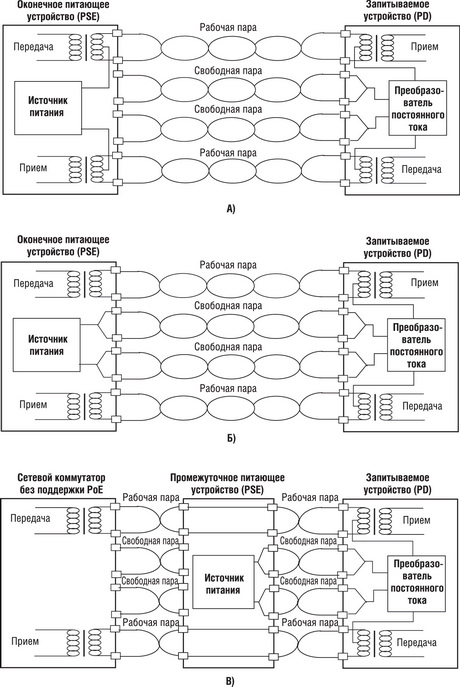

Технология PoE предполагает два варианта питания удаленных устройств с использованием оконечного PSE-оборудования и один вариант с использованием промежуточного PSE-оборудования.



Варианты питания PD-устройств технологии PoE



Рис. 2. Варианты питания PD-устройств технологии PoE

Вариант А. Использование свободных пар кабеля для подачи питания. Кабель категории 5, используемый в сетях 100Base-TX, состоит из четырех пар проводников, две из которых не задействованы. Эти пары могут использоваться для подачи напряжения. Данный вариант представлен на рис. 2а.

Вариант В. Развязка напряжения питания и информационных сигналов осуществляется с помощью высокочастотных трансформаторов на обоих концах линии с центральным отводом от обмоток. Постоянное напряжение питания подается на центральные выводы вторичных обмоток этих трансформаторов и снимается также с центральных отводов на приемной стороне. Такое решение позволяет без взаимного влияния передавать по одной паре проводов высокочастотные данные и постоянное напряжение питания (рис. 2б).

При использовании промежуточного питающего элемента может использоваться только свободная пара (рис. 2в), то есть, по сути - вариант А.

Стандарт предполагает, что запитываемые устройства, поддерживающие технологию PoE, должны быть универсальными, то есть допускать питание как по варианту А, так и по варианту В.

Важным является то обстоятельство, что PSE-устройство подает рабочее питание в кабель только в том случае, если подключаемое устройство является устройством типа PD. Благодаря этому оборудование, не поддерживающее стандарт PoE и случайно подключенное к устройству PSE, не будет выведено из строя. Процедура подачи и отключения питания на кабель состоит из нескольких этапов.

Этап определения подключения служит для того чтобы определить, поддерживает ли устройство, подключенное на противоположном конце кабеля, технологию PoE, то есть является устройством типа PD. На этом этапе PSE-устройство последовательно подает на кабель напряжение: сначала 2,8 В и затем 10 B. При этом определяется значение входного сопротивления подключаемого устройства. Для PD-устройства - это сопротивление в диапазоне 23,75...26,25 кОм (25 кОм ±1%). PSE-устройство также определяет входную емкость ПУ при помощи измерения нарастания напряжения на нагрузке. Измеренная емкость должна быть в пределах 0,05 и 0,12 мкФ. Только после проверки соответствия этих параметров нормативам для PD-устройства, питающее PSE-устройство переходит к следующему этапу - этапу классификации.

Этап классификации служит для определения диапазона мощности, которую может потреблять PD-устройство, чтобы затем контролировать эту мощность. Классификация выполняется путем подачи в кабель PSE-устройством напряжения 14,5...20,5 В и измерения тока в линии.

Этап подачи рабочего напряжения. После прохождения этапов определения и классификации устройство PSE подает в кабель напряжение 48 В с фронтом нарастания не быстрее 400 мс. После подачи полного напряжения на PD-устройство, PSE-устройство осуществляет контроль над его работой, который заключается в следующем: если PD-устройство в течение 400 мс будет потреблять ток меньше 5 мА, то PSE-устройство снимает питание с кабеля (PSE-устройство непрерывно следит за потребляемой мощностью); если потребляемая PD-устройством мощность будет в течение 75 мс превышать максимальную для своего класса мощность (которая определена на этапе классификации), то PSE-устройство также снимет питание с кабеля.

Этап отключения. Когда PSE-устройство определит, что PD-устройство отключено от кабеля или произошла перегрузка потребляемого тока PD-устройством, происходит снятие напряжение с кабеля за время не меньше 500 мс.

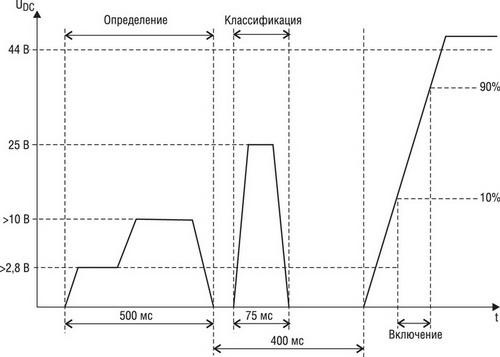

На рис. 3 представлена циклограмма процедуры подачи и отключения питания на кабель. При этом следует иметь в виду, что описанная выше (и приведенная на рисунке) процедура является наиболее типовой. Стандарт допускает повторение этапов определения подключения и классификации при определенных ситуациях. С исчерпывающей диаграммой процедуры включения можно ознакомиться в разделе 33 стандарта [1].



Циклограмма процедуры подачи и отключения питания по технологии PoE



Рис. 3. Циклограмма процедуры подачи и отключения питания по технологии PoE

Кратко рассмотрим основные преимущества технологии PoE:



Номенклатура PoE-изделий компании
Texas Instruments

Перейдем к рассмотрению микросхем компании Texas Instruments, поддерживающих технологию Power-over-Ethernet. В номенклатуре этих изделий можно выделить три направления [2]:

Обратим внимание, что, по устоявшейся терминологии, под DC/DC-регулятором (стабилизатором) понимают преобразователь со встроенным коммутирующим элементом (как правило, полевым транзистором). В свою очередь, DC/DC-контроллер - тот же DC/DC-регулятор, но с внешним коммутирующим элементом, то есть максимальный ток нагрузки преобразователя определяется параметрами внешнего транзистора.



Контроллеры интерфейса PD-устройств
с внешним DC/DC-контроллером

Номенклатура и технические характеристики контроллеров интерфейса PD-устройств представлены в таблице 1.

Таблица 1. Контроллеры интерфейса PD-устройств с внешним DC/DC-контроллером
Модель Попыток определения подключения Классы Uвх макс., В Рабочий диапазон температур, °С Ток
нагрузки, мА
Действия при ошибке UVLO, В Управление
DC/DC-контроллером
TPS2375 4 0...3 100 -40...85 450 Выключение 30,6...39,4 Power Good
TPS2375-1 4 0...3 100 -40...85 450 Перезапуск 30,6...39,4 Power Good
TPS2376 4 0...3 100 -40...85 450 Выключение Регулир. Power Good
TPS2376-H 4 0...4 100 -40...85 600 Перезапуск Регулир. Power Good
TPS2375 4 0...3 100 -40...85 450 Выключение 30,5...35,0 Power Good
TPS2375-1 4 0...3 100 -40...85 450 Перезапуск 30,5...35,0 Power Good

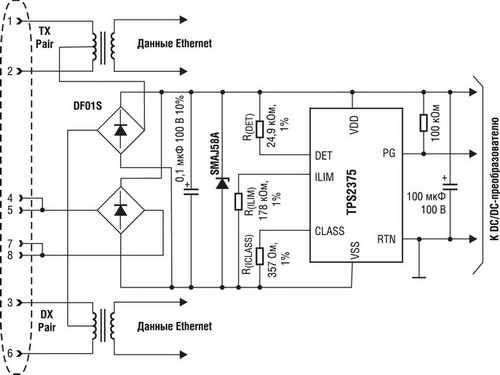

Типовая схема включения микросхем TPS237x представлена на рисунке 4.



 Типовая схема включения микросхем TPS237x



Рис. 4. Типовая схема включения микросхем TPS237x

Внешние элементы выпрямителя (диодные мосты, конденсатор, варистор) обеспечивают формирование постоянного напряжения (VDD-VSS) номиналом 48 В с защитой от бросков напряжения свыше 58 В. Как отмечалось выше, контроллеры интерфейса PD-устройств не содержат DC/DC-контроллера и, следовательно, не отвечают за формирование вторичных напряжений, питающих полезную нагрузку, а выполняют только две функции:

Вторичные напряжения формируются после успешного завершения процедуры включения и после достижения напряжения VDD порога UVLO (under voltage lockout).

Рассмотрим различия между модификациями микросхем TPS237x:



Контроллеры PD-устройства
со встроенным DC/DC-контроллером

Номенклатура и технические характеристики контроллеров PD-устройств со встроенным DC/DC-контроллером представлены в таблице 2.

Таблица 2. Контроллеры PD-устройств со встроенным DC/DC-контроллером
Модель Назначение Классы Uвх макс., В Рабочий диапазон температур, °С Ток нагрузки, мА
TPS23750 PD-контроллер + PWM-контроллер 0...3 100 - 40...85 405
TPS23753 PD-контроллер + PWM-контроллер + Oring 0...3 100 - 40...85 405
TPS23754 PD-контроллер + PWM-контроллер (мощный) 0...4 100 - 40...125 850
TPS23756 PD-контроллер + PWM-контроллер (мощный) 0...4 100 - 40...125 850
TPS23757 PD-контроллер + PWM-контроллер (мощный) 0...3 100 - 40...85 405

Контроллеры PD-устройств со встроенным DC/DC-контроллером являются дальнейшим развитием PoE-микросхем по сравнению с контроллерами интерфейсов. По крайней мере, все микросхемы этой группы (кроме TPS23750 и TPS23770) анонсированы компанией Texas Instruments в 2008 или в 2009 году (контроллеры интерфейсов на 3-5 лет «старше»). Попытаемся сформулировать основную причину развития именно этой группы. Достаточно проанализировать схемотехнические решения на конечные изделия, предлагаемые компанией Texas Instruments (источники [2] и [3]), чтобы убедиться - количество электронных компонентов в устройствах, реализованных на микросхемах со встроенным DC/DC-контроллером примерно на треть меньше, нежели в устройствах с внешним DC/DC-контроллером. Снижение количества компонентов приводит:

В данной линейке микросхема TPS23750 является базовой. Остальные микросхемы - дальнейшее ее развитие, а именно:

И последнее: компания Texas Instruments предлагает демонстрационные платы, позволяющие потребителю в короткое время освоить основные схемотехнические и конструкторские решения, использующие микросхемы семейства TPS2375x.



Применение технологии PoE
в современных системах безопасности

Из основных применений Ethernet-технологий в системах безопасности можно выделить:

Основное достоинство IP-решений в подобных системах - эффективное использование сетевой инфраструктуры здания. Поскольку в современных офисных зданиях без сомнения существует локальная сеть, то нет необходимости разворачивать подобную систему «с нуля» - достаточно интегрировать ее элементы в уже существующую сеть.

Преимущества технологии PoE были рассмотрены выше - они справедливы и для элементов систем безопасности. Однако, учитывая, что системы видеонаблюдения - наиболее «интеллектуальное» направление из всех перечисленных, остановимся на нем подробнее.

Коммерческие системы видеонаблюдения, появившиеся в последнем десятилетии прошлого века, использовали видеокамеру с аналоговым видеосигналом и питанием +12 В. Следовательно установка одной видеокамеры требовала прокладки коаксиального кабеля (для видео), установки источника питания и подключение его к камере и прокладки сетевого кабеля для питания источника. При наличии дополнительных функций (управление диафрагмой, управление поворотом камеры, управление вариобъективом) требовалась прокладка дополнительных коаксиальных пар (поскольку управление было преимущественно аналоговым). Далее все это «богатство» через все здание тянулось на пульт управления. С увеличением числа камер головная боль возрастала в геометрической прогрессии. Применение цифровых IP-камер с поддержкой PoE исключает все проблемы и сложности.

Отображение и архивирование. Для решения этой задачи требовались видеомультиплексоры, видеомагнитофоны с функциями прореживания записи (например, два кадра в секунду) и возможностью покадрового просмотра. Архивирование осуществлялось на кассету, которой хватало не более чем на сутки. Объем архива прямо пропорционален сроку хранения. Как решение, применялись детекторы движения, но они стоили денег, и в течение рабочего дня проблемы не решали. Применение IP-технологий обеспечивает запись на жесткий диск только при наличии движения, удобную навигацию по архиву, возможность доступа к архиву посредством интернета (при соответствующем допуске). Кроме того - существенная экономия на специальном оборудовании.

Дополнительные преимущества:

Строго говоря, найти какие-то преимущества «досетевых» решений перед IP-технологиями затруднительно.

Что ограничивает применение именно технологии PoE в современных видеосистемах. В первую очередь - ограничение по потребляемой мощности - многофункциональные IP-видеокамеры (с возможностью управления экспозицией, с изменяемым фокусным расстоянием, с датчиком движения, с поворотом камеры) потребляют более 13 Вт. Легализация устройств 4-го класса по мощности могла бы решить проблему.



Заключение

В целом технология с питанием по сети Ethernet дает существенный выигрыш в системах безопасности за счет возможности установки их элементов в местах, где нет обычных электрических кабелей и розеток или где их трудно установить. Однако при этом повышаются требования к сетевой инфраструктуре здания.

Технические и функциональные характеристики, номенклатура продуктов компании Texas Instruments, поддерживающих технологию PoE, позволяют применять их не только в современных изделиях, но и в перспективных разработках.



Литература

1. IEEE Std 802.3TM-2008 (Revision of IEEE Std 802.3-2005) // документ IEEE 802.3-2008_section3.pdf

2. TPS23750 High Efficiency 5V at 2.2A PoE PD// документ компании Texas Instruments slvu159.pdf

3. 25-W, High-Power PoE Using the TPS2376-H// документ компании Texas Instruments slvu188.pdf.
