Журнал "Новости Электроники", номер 1, 2007 год.

Микросхемы для управления двигателями малой мощности

Роман Поташов
Гибридные микросхемы являются выигрышным решением при проектировании устройств управления маломощными двигателями постоянного тока. Их использование помогает избежать увеличения габаритов изделия и уменьшает его стоимость. Гибридные микросхемы представляют собой узлы управления и выходные драйверы, расположенные на одном кристалле. Подробнее о преимуществах использования таких микросхем компании Freescale рассказывается в данной статье.





Компания Freescale, один из ведущих мировых лидеров в производстве электронных компонентов, представила новое семейство микросхем для управления двигателями малой мощности постоянного тока.

Семейство MPC17500 включает в себя восемь контроллеров электродвигателей малой мощности, имеющих в своей структуре высокоэффективные H-мостовые драйверы, выполненные на полевых транзисторах. Все устройства MPC175xx производятся с использованием процесса SMARTMOS, объединяющего высокоскоростную логику высокой плотности с прецизионными аналоговыми цепями и цепями питания высокой эффективности. Это позволяет получить низкое сопротивление перехода сток-исток (RDSon), что приводит к меньшей мощности рассеивания. Семейство MPC175xx представлено в виде одноканальных, двухканальных и четырехканальных контроллеров. Функциональная блок схема семейства MPC175xx рассмотрена на рисунке 1 на примере одноканального драйвера MPC17510.

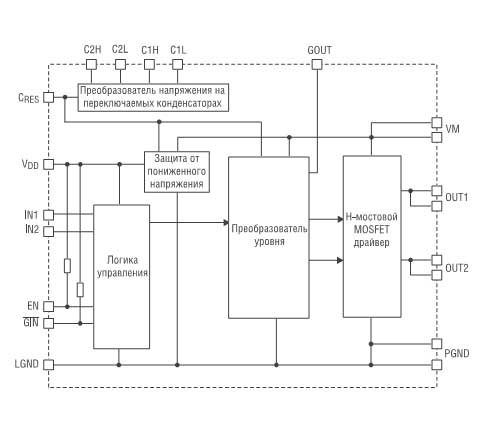

Функциональная блок схема одноканального драйвера семейства MPC175xx

Рис. 1. Функциональная блок-схема одноканального драйвера семейства MPC175xx

Применение высокоэффективных Н-мостов способствует заметному увеличению КПД и увеличению срока службы аккумуляторных батарей. Устройства MPC175xx разработаны для замены биполярных H-мостов, имеющих обычно более высокую мощность рассеивания во включенном состоянии из-за более высокого напряжения насыщения (Vsat). Биполярным Н-мостовым схемам также присущ более высокий ток утечки, что приводит к уменьшению «жизни» батарей, даже если схема не выполняет никаких переключений. Все устройства семейства MPC17500 характеризуются режимом низкого энергопотребления и режимом отключения при падении напряжения питания, которое может вызвать некорректную работу схемы.

 Особенности серии MPC175xx:

•  Низкое собственное энергопотребление;

•  Управление сигналом с логическим уровнем ТТЛ ( 5 В );

•  Максимальная частота ШИМ 200 кГц;

•  Встроенный Н - драйвер MOSFET-транзисторов;

•  Широкий диапазон рабочих температур;

•  Защита от понижения напряжения питания;

•  Низкая стоимость;

•  Малые габаритные размеры.

При комбинировании микросхемы с микроконтроллером как управляющим элементом, напряжение питания которого лежит в пределах 3,3...5,0 В, можно спроектировать устройство для управления шаговыми DC-двигателями, сэкономив при этом на дополнительном источнике питания (при условии, что напряжение питания двигателя лежит в тех же пределах) (рис. 2.)

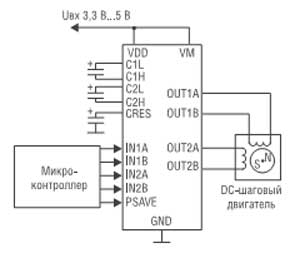

Схема включения двухканального драйвера

Рис. 2. Схема включения двухканального драйвера для управления шаговым двигателем

Это семейство способно работать с токами, отдаваемыми в нагрузку значением от 700 мА до 3 А. Все представители семейства MPC175xx имеют небольшие корпуса для поверхностного монтажа с оптимальным расположением выводов и низким профилем. Это делает их пригодными не только для использования в малогабаритной технике, но также дает возможность экономить пространство на печатной плате, что помогает значительно уменьшить стоимость устройства и его габаритные размеры. Немаловажной особенностью семейства MPC175xx является функционирование при температуре до -30°С, что позволяет использовать устройство на основе данных микросхем в жестких температурных условиях.

В таблице 1 приведены основные параметры микросхем семейства MPC175xx.

Таблица 1. Основные параметры микросхем  семейства MPC175xx.
Наименование Кол-во
каналов
Uвх, В Iвых, А Iпотр, мA (собственное потребление) Тип корпуса
MPC17510 1 2...15 3 1 TSSOPW24
MPC17511 1 2...14 3 1 VMFP16
MPC17517 1 2...6,8 3 1 TSSOP16
MPC17533 2 2...6,8 1,4 <0,2 VMFP16
MPC17531 2 2...8,6 1,4 1 VMFP16
MPC17529 2 2...6,8 1,4 1 VMFP20
MPC17550 4 2,5...5,5 2 5 VMFP36
MPC17559 4 2...6,8 0,6 1 QFN56

Семейство MPC175xx имеет большие перспективы на быстро развивающемся рынке отечественного производства, так как переход от дискретных приложений к использованию интегральных схем способствует не только снижению стоимости изделия, но и упрощает и сокращает время диагностики и поиска неисправностей. В таблице 2 представлено несколько примеров применения микросхем семейства MPC175xx.

Таблица 2. Примеры применения микросхем  семейства MPC175xx.
Область применения Пример практической реализации
Медицинское оборудование Миниатюрные компрессоры тонометров (приборов для измерения артериального давления)
Системы безопасности Поворотные системы видеокамер наблюдения
Бытовая электроника Приводы проигрывателей CD- и DVD-дисков
Автомобильная промышленность Стеклоочистители, системы поворота зеркал и т.д.
Компьютерная техника Принтеры, плоттеры
Производство электронной техники Управление двигателями станков с ЧПУ
