Журнал "Новости Электроники", номер 18, 2007 год.

DC/DC-преобразователи со встроенным ключом от Texas Instruments

Константин Староверов
Применение интегральных схем DC/DC-преобразователей со встроенным ключом характеризуется простотой схемы включения и сопровождается несложными рекомендациями по выбору параметров внешних элементов. В данной статье приведен обзор одной из самых обширных линеек DC/DC-преобразователей со встроенным ключом производства Texas Instruments.







DC/DC-преобразователи со встроенным ключом представляют собой интегральные схемы импульсных преобразователей постоянного напряжения индуктивного типа. Они содержат все необходимые для работы такого преобразователя управляющие и силовые каскады и требуют лишь незначительного числа внешних компонентов. Компания Texas Instruments (TI) выпускает множество таких ИС. Рассмотрим их деление по признакам, предлагаемым системой параметрического поиска на сайте TI.

1. Топология преобразования

Наиболее обширными группами преобразователей являются повышающие (70 ИС) и понижающие (175 ИС). Если требуется реализация повышающе-понижающего преобразования (27 ИС), возможно применение SEPIC-преобразователей и обратноходового преобразователя. Если разработчика заинтересовала SEPIC-топология, но по каким-либо причинам не подходят предлагаемые для ее осуществления ИС, реализовать ее можно в составе многих повышающих преобразователей. Инвертирующие преобразователи (32 ИС), как правило, являются производными от повышающих или понижающих преобразователей, т.е. реализуются путем модификации их схемы. Это же касается и SEPIC-преобразователя, модификацией которого также можно добиться инвертирования напряжения. Такой преобразователь известен как преобразователь Кука.

2. Количество стабилизированных выходов и уровни выходных напряжений

Помимо одноканальных преобразователей TI выпускает преобразователи с числом каналов 2, 3, 4, 9 и 13. С их помощью можно добиться миниатюризации каскада многоканального электропитания. Значительно уменьшить занимаемое преобразователем место на печатной плате можно за счет выбора преобразователя с фиксированным выходным напряжением. В линейке TI есть преобразователи со следующими фиксированными выходными напряжениями: -2, 0.9, 1, 1.2, 1.5, 1.6, 1.7, 1.8, 1.875, 1.9, 2.3, 2.5, 2.8, 3, 3.3, 3.6, 5, 12 и 15 вольт. В противном случае потребуется применение регулируемого преобразователя. Обратите внимание на то, что преобразователи с однопроводным последовательным интерфейсом EasyScale поддерживают возможность программирования выходного напряжения.

3. Диапазон входного напряжения

Поскольку многие преобразователи ориентированы на применение в составе портативных приложений с батарейным питанием, то часто диапазон входного напряжения характеризуется совместимостью с аккумуляторными батареями:

4. Вспомогательные функции

Наиболее типичными вспомогательными функциями, которые часто необходимы в каскаде стабилизации напряжения, являются:

5. Частота преобразования

TI выпускает преобразователи с частотой преобразования от 52 кГц до 4 МГц. В последнее время существенно возросло число преобразователей с частотой преобразования выше 1 МГц. В настоящее время почти половину от всего ассортимента TI составляют именно такие преобразователи. Если к ним добавить еще и преобразователи с частотой преобразования 500 кГц и выше, то доля их составит более 90%. Повышение частоты преобразования связано в первую очередь с возможностью миниатюризации схемного решения за счет применения чип-конденсаторов и чип-дросселей. Рост частоты преобразования влияет на повышение уровня собственного потребления, что негативно сказывается на эффективности преобразования при малых токах нагрузки, однако эту проблему TI решает с помощью специально организованных энергосберегающих режимов работы, позволяющих поддерживать КПД преобразования на высоком уровне.

6. Рабочий температурный диапазон

Подавляющая часть преобразователей (более 75%) рассчитана на работу в промышленном температурном диапазоне -40...85°С, устройства для автомобильных применений могут работать в диапазоне до +125°С. Незначительную долю занимают преобразователи для температурных диапазонов от -30...85°С, -20...85°С и 0...70°С.

7. Корпус

DC/DC-преобразователи TI выпускаются в различном корпусном исполнении (SOIC, DDPAK/TO-263, SON, SOT, SOT-23, TO-220, DIESALE, DSBGA, MSOP, PDIP, SO, TSSOP, HTSSOP, QFN, BGA и др.). Такое многообразие вызвано непрерывным ужесточением требований к занимаемому корпусом пространству (площади посадочного места и высоте). Наименьшим посадочным местом обладают безвыводные корпуса (например, QFN, BGA), у которых точки припаивания к печатной плате находятся под корпусом. Для улучшения теплорассеивающей способности некоторые корпуса оснащены специальной теплорассеивающей площадкой (Power PAD, Thermal PAD), которая позволяет передать тепло от корпуса ИС к печатной плате.

8. Ток нагрузки

Ток нагрузки характеризует нагрузочную способность преобразователя. Выходной ток понижающих преобразователей и есть ток, который может быть отдан в нагрузку (см. рис. 1).



Понижающие DC/DC-преобразователи со встроенным ключом

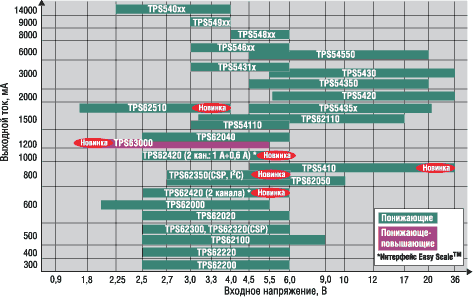

Рис. 1. Понижающие DC/DC-преобразователи со встроенным ключом

Также однозначно оценить нагрузочную способность повышающего преобразователя нельзя, т.к. ключ не связан с нагрузкой, а управляет только зарядом дросселя. Поэтому выбор повышающего преобразователя осуществляют по максимальному току ключа (Iком), требования к которому определяют исходя из максимального тока нагрузки (Iнагр), выходного напряжения (Vвых) и минимального входного напряжения (Vвх.мин):

Сориентироваться в выборе повышающего преобразователя по току через ключ поможет рисунок 2.



Повышающие DC/DC-преобразователи со встроенным ключом

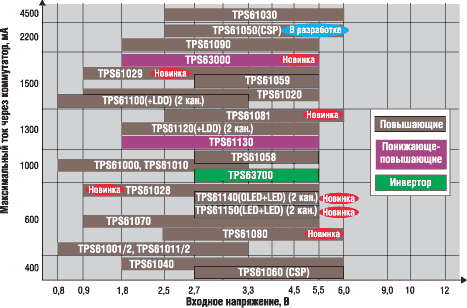

Рис. 2. Повышающие DC/DC-преобразователи со встроенным ключом

Обзор семейств DC/DC-преобразователей для построения узлов низковольтного электропитания

Далее будет рассмотрено несколько семейств низковольтных DC/DC-преобразователей с выходным напряжением менее 5 В. Они находят широкое применение в портативной технике (КПК, сотовые телефоны, смартфоны, цифровые камеры и др.) для питания микропроцессоров, программируемой логики, ЦПОС и/или специализированных ИС (ASIC).

Для этого требуются особые стабилизаторы напряжения, способные с высокой эффективностью формировать низковольтное напряжение при питании от аккумуляторной батареи. Примером таких стабилизаторов может служить семейство TPS6220x. В его состав входит несколько высокоэффективных понижающих преобразователей напряжения, различающихся уровнем выходного напряжения (фиксированный или регулируемый). Информация по представителям семейства и их схеме включения представлена на рис. 3. Диапазон входного напряжения этих преобразователей позволяет работать от одноэлементного литиево-ионного аккумулятора или 3-элементного NiMH/NiCd-аккумулятора. Кроме того, преобразователи могут работать от стандартных шин питания с напряжением 3,3 В или 5 В. При работе с номинальными токами нагрузки частота преобразования равна 1 МГц, а при малых нагрузках преобразователи переходят в дежурный режим работы, в котором снижается частота преобразования и уровень собственного потребления (до 15 мкА). Благодаря этому, КПД поддерживается на высоком уровне даже при малых токах нагрузки. Для получения полностью завершенного решения стабилизатора напряжения, ИС преобразователей с фиксированным выходным напряжением необходимо дополнить всего лишь тремя миниатюрными внешними компонентами: дросселем L1 и конденсаторами C1, C4 (см. рис. 3).



Понижающие стабилизаторы из семейства TPS6220x

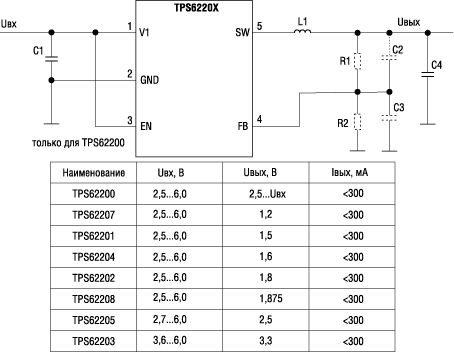

Рис. 3. Понижающие стабилизаторы из семейства TPS6220x

Топология преобразователей обеспечивает отличные значения стабильности выходного напряжения при изменениях по входу и нагрузке даже при использовании на входе и выходе миниатюрных керамических конденсаторов. Для работы регулируемого преобразователя дополнительно потребуются резистивный делитель напряжения R1R2, от которого зависит уровень выходного напряжения, и конденсаторы C2, C3 для подавления шума в цепи обратной связи. Преобразователи поставляются в миниатюрном 5-выводном корпусе SOT-23, что также способствует уменьшению габаритов всего решения. К числу дополнительных функций преобразователей относятся вход разрешения работы, плавный старт и возможность работы со 100%-ым заполнением импульсов (что необходимо для снижения минимального перепада напряжения).

Добиться еще большей миниатюризации каскада низковольтного питания микропроцессора или ЦПОС позволяют преобразователи семейства TPS623хх (см. табл. 1).

Таблица 1. Семейство понижающих DC/DC-преобразователей TPS623хх
Наименование Выходное
напряжение, В
Порог блокировки
при снижении
напряжения, В
Корпус Температурный
диапазон, °С
TPS62300 Регулируемое 2,4 QFN-10, CSP-8 -40...85
TPS62301 1,5 2,4 QFN-10, CSP-8
TPS62302 1,6 2,4 QFN-10, CSP-8
TPS62303 1,8 2,4 QFN-10, CSP-8
TPS62304 1,2 2,4 QFN-10, CSP-8
TPS62305 1,875 2,4 QFN-10, CSP-8
TPS62311 1,5 2 CSP-8
TPS62313 1,8 2 CSP-8
TPS62315 1,875 2 CSP-8
TPS62320 Регулируемое 2,4 QFN-10, CSP-8
TPS62321 1,5 2,4 QFN-10, CSP-8

Это стало возможным благодаря повышению частоты преобразования до 3 МГц и, как следствие, снижению индуктивности до 1...2,2 мкГн (для сравнения: типовая индуктивность выходного дросселя TPS6220x равна 10 мкГн). Кроме того, преобразователи TPS623хх доступны в CSP-корпусах (от Chip Scale Package - «соразмерный с кристаллом корпус») с меньшим посадочным местом. Преобразователи также отличаются повышенной - до 500 мА - нагрузочной способностью, возможностью синхронизации внешним сигналом и отличной от TPS6220x схемотехникой каскада обратной связи по напряжению. Этот каскад представлен тремя выводами:

Наличие вывода ADJ дает возможность реализовать программируемый с помощью внешнего ЦАП стабилизатор напряжения. Пример такой схемы показан на рис. 4.



Импульсный стабилизатор напряжения, регулируемый с помощью ЦАП

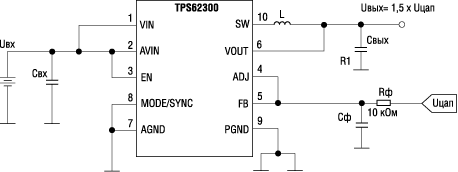

Рис. 4. Импульсный стабилизатор напряжения, регулируемый с помощью ЦАП

В применениях, где требуется формирование двух низковольтных напряжений питания (например, логического ядра и интерфейса ввода-вывода), выгодно использовать двухканальные понижающие импульсные стабилизаторы напряжения. В качестве примера здесь будет приведено новое семейство двухканальных преобразователей TPS6240x с частотой преобразования 2,25 МГц. Важным отличием данных преобразователей является наличие однопроводного последовательного интерфейса EasyScale (вывод MODE/DATA), который предоставляет доступ к четырем внутренним регистрам, от которых зависят уровни выходных напряжений: REG_DEF_1_LOW (выходное напряжение 1-го преобразователя, когда на входе DEF_1 низкий уровень), REG_DEF_1_HIGH (тоже, но когда на входе DEF_1 высокий уровень), REG_DEF_2 (выходное напряжение 2-го преобразователя). По умолчанию в данные регистры записываются значения, которые приводят к установлению выходных напряжений в соответствии с данными из табл. 2 (кроме преобразователя TPS62400, который по умолчанию настроен на работу с внешним делителем напряжения).

Таблица 2. Семейство TPS6240x
Наименование Выход 1 Выход 2
Напряжение,В
(DEF_1 = 1/0)
Макс.
ток, мА
Напряжение, В Макс.
ток, мА
TPS62400 Регулируемое 400 Регулируемое 600
TPS62401 1,1/1,575 400 1,8 600
TPS62402 1,8/2,2 400 3,3 600
TPS62403 1,1/1,575 400 2,8 600

Пример схемы включения преобразователя TPS62401, а также назначение выводов для корпуса QFN-10 показаны на рис. 5.



Схема включения и расположение выводов преобразователя TPS62401

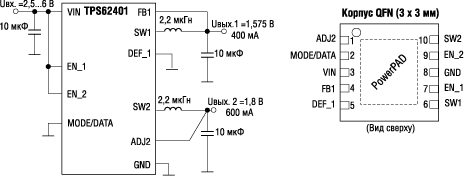

Рис. 5. Схема включения и расположение выводов преобразователя TPS62401

Рассмотрим еще одну новую разработку TI - семейство повышающих преобразователей TPS6107x. Их важной привлекательной чертой является возможность работы от одно-, двух- и трехэлементной щелочной NiCd- или NiMH-батареи, а также одноэлементной литиево-ионной или литиево-полимерной батареи. При питании напряжением 0,9 В преобразователи способны формировать напряжение 3,3 В при токе нагрузки 75 мА. Если требуется более высокая нагрузочная способность, то необходимо изменить количество элементов в батарее. Так, например, при входном напряжении 1,8 В и том же выходном напряжении 3,3 В нагрузочная способность возрастает вдвое и составляет 150 мА. Если же преобразователь формирует напряжение 5 В и питается от источника напряжением 3,3 В или литиево-ионной батареи, то ток нагрузки может быть до 200 мА. Преобразователи обладают сопоставимым КПД с рассмотренными выше понижающими преобразователями. В данном случае КПД достигает 90% (у понижающих он может достигать 95%). Это стало возможным, благодаря применению на выходе синхронного преобразовательного каскада на МОП-транзисторе (обычно, в качестве нижнего ключевого элемента, использовался диод Шоттки, которому свойственны более высокие потери при низких выходных напряжениях), а также малому собственному потребляемому току (типичное значение 19 мкА). Применение синхронного МОП-транзистора в выходном каскаде (см. рис. 6) также позволило реализовать функцию отключения нагрузки после перевода преобразователя в режим отключения (через вывод EN). Информация о представителях семейства TPS6107x и их отличиях представлена в таблице 3.

Таблица 3. Семейство повышающих преобразователей TPS6107x
Наименование Частота
преобра-
зования, кГц
Выходное
напряжение
Эконо-
мичный
режим
Порог реагиро-
вания по входу EN
Корпус Темпера-
турный
диапазон
лог. 0 лог. 1
TPS61070DDC 1200 Регулируемое Включен ≤0,2хVBAT ³0,8хVBAT 6-выв.
TSOT-23
-40...85°C
TPS61071DDC 1200 Регулируемое Отключен ≤0,2хVBAT ³0,8хVBAT
TPS61072DDC 600 Регулируемое Отключен ≤0,2хVBAT ³0,8хVBAT
TPS61073DDC 1200 Регулируемое Включен ≤0,4 В ³1,2 В

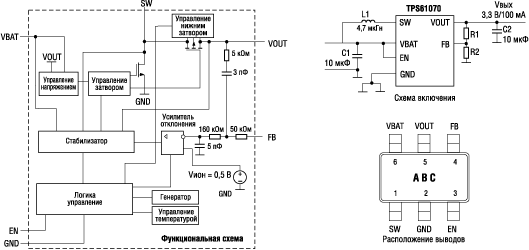

Рис. 6. Функциональная схема, схема включения и расположение выводов преобразователя TPS61070

Более детальную информацию о DC/DC-преобразователях можно получить на специальном разделе интернет-сайта TI http://www.power.ti.com/ , посвященном продукции для построения узлов электропитания.
