Журнал "Новости Электроники", номер 19, 2007 год.

Обзор обновленной линейки поставок Wavecom

Алексей Никитов (КОМПЭЛ)
Усилиями компании Wavecom простейший беспроводной модем превратился в настоящий беспроводной процессор (Wireless CPU), исключающий необходимость применения внешнего управляющего микроконтроллера и памяти. Совместно с операционной системой Open AT и программными модулями Plug-In он позволяет выйти на совершенно иной технологический уровень и построить мощную программируемую беспроводную вычислительную систему.





В состав продукции компании Wavecom входит целая линейка беспроводных процессоров в различном исполнении и с различным функционалом, предназначенных для самого широкого спектра специфических задач. Сюда относятся и беспроводные модемы для готовых применений.

Новый терминал Fastrack Supreme, благодаря заложенной в него идеологии аппаратно-программного расширения, является универсальной вычислительной и коммуникационной платформой (статья о Fastrack Supreme была опубликована в «Новостях Электроники» ╧4/2007). Внешний вид терминала и одной из плат расширения представлен на рисунке 1.

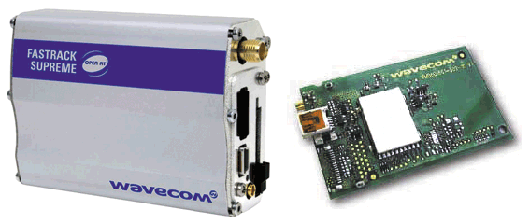

Беспроводной терминал Fastrack Supreme и плата расширения IESM-GPS+USB

Рис. 1. Беспроводной терминал Fastrack Supreme и плата расширения IESM-GPS+USB

Данная идеология позволяет построить GSM любой степени сложности посредством установки специальных плат расширения. С их помощью к модему можно добавить самую различную функциональность. В зависимости от нужд разработчика это могут быть, например, GPS, Bluetooth, ZigBee, WiFi, дополнительные порты ввода/вывода и многое другое. Благодаря внутреннему разъему расширения IES (Internal Expansion Socket) и открытому стандарту Fastrack Supreme, разработчик может как использовать готовые карты, поставляемые Wavecom, так и самостоятельно разработать уникальную плату под конкретную задачу. Wavecom предлагает стандартные карты расширения 3-х типов (подробнее см. «Новости электроники» ╧14/2007):

Терминалы Fastrack Supreme построены на базе беспроводных процессоров Wavecom серии Q26xx (о них речь пойдет ниже) и существуют в двух модификациях:

Перечислим основные технические особенности терминала:

В дальнейшем планируется оснащать эти модемы 3G-модулями, что позволит, в частности, передавать видео.

Более подробно с техническими характеристиками этой продукции можно ознакомиться в таблице 1.

Таблица 1. Технические характеристики беспроводных процессоров Wavecom

  Модемы Процессорные Модули Quick Процессоры
  Fastrack Supre­me FS10 & FS20 Integra M2106+ Q24 Classic Q24 Plus Q24 Extended Q24 Auto Q2686 Q2687 GR64 GS64 WMP100 WMP150
Процессор, память Тип ARM9 ARM7 ARM7 ARM7 ARM7 ARM7 ARM9 ARM9   ARM9
Архитектура, бит 32 32 32 32 32 32 32 32   32
Скорость, МГц 104 52 52 52 52 52 104 101   104
Режимы скорости, МГц 26/104           26/104     26/104
Режим сна, МГц 32 32 32 32 32 32 32     32
Кеш память  • •   • • • •     •
DMA (прямой доступ к памяти)  •                 •
Flash-память, байт 32 М 32 М 32 М 32 М 32 М 32 М 32 М     Внешняя
RAM-память, байт 8 М 8 М 16 М 16 М 4 М 4 М 8 М     Внешняя
Open AT® Операционная система Open AT® Open AT® Open AT® Open AT® Open AT® Open AT® Open AT® M2m Power   Open AT®
Real Time           Real Time     Многозадачный
MIPS 87 макс. 13 макс. 6 макс. 13 макс. 13 макс. 13 макс. 87 макс.     87 макс.
Flash-память, байт 1,5 М 1,5 М 1,5 М 1,5 М 1,5 М 1,5 М 1,5 М 2х124k   Внешняя
RAM-память, байт 256k 128k 128k 128k 128k 128k 256k 124k   Внешняя
Компилятор (GNU)  • • • • • • •     •
Thumb Mode Компилятор  • • • • • • •     •
DOTA (передача по эфиру) Тип I&II Тип I&II Тип I&II Тип I&II Тип I&II Тип I&II Тип I&II Тип I   Тип I, II, III
Часы реального времени HW-таймер (сброс ЦПУ)  •           •     •
SW-таймер  • • • • • • •     •
Внешнее прерывание <1 мсек <19 мсек <19 мсек <19 мсек <19 мсек <19 мсек <1 мсек     <1 мсек
DSP-прерывание                   <1 мсек
RTC-прерывание <1 мсек           <1 мсек wakeup   <1 мсек
Низкоуровневое прерываение  •           •     •
Высокоуровневое прерывание  • • • • • • •     •
Интерфейсы, I/O Выводы 15+4+
IESM1
50 60 60 60 60 100 60 100 BGA576
RTOS interrupt     1 1 1 1 2     4
GPIO/GPO/GPI 2+0+0+5 IESM1 2+1+0 6+4+1 6+4+1 6+4+1 6+4+1 до 44 до 12 9+5 до 44
Цифровое аудио             PCM PCM PCM PCM
Аналоговое аудио 2 2+2 2+2 2+2 2+2 2+2 2+2 2+2 2+2 2+2
АЦП 1 IESM1 1 1 1 1 1 2 4 4 4
ЦАП 1 IESM1           1 (Q2687)     1
Интерфейсы, I/O SPI 1 IESM1 1 1 1 1 1 2     1
I2C   1 1 1 1 1 1 1 1 1
RS-232 1+1 IESM1 1 2 2 2 2 2     2
USB 1 IESM1           2.0     2.0
LED-драйвер   1 1 1 1 1 1 1 1 1
Звуковой сигнал или PWM     1 1 1 1 1 1 1 1
Клавиатура   5x5 5x5 5x5 5x5 5x5 5x5 4x4 5x4 5x5
SIM/RUIM 3В SIM 3В SIM 1.8/3В SIM 1.8/3В SIM 1.8/3В SIM 1.8/3В SIM 1.8/3В SIM 1.8/3В SIM 1.8/3В SIM 1.8/3В SIM
Параллельная шина             1(Q2687)      •
Питание Напряжение пост. тока (ном.), В от 5,5 до 32 5 3,6 3,6 3,6 3,6 3,6 3,6 3,6 3,6
Ток (мин.), мкА   16 5 5 5 5 17 17 17
Ток (при отсутствии связи), мА   10,3 3 3 3 3 1,7 1,6 1,6
Ток (макс.), А 0,48@5,5В   1,8 1,8 1,8 1,8   2 2
Количество режимов питания 9 9 9 9 9 9 9     9
RF интерфейс Под пайку      • • • • • • •
IMP      • • • • •
U.FL (с нижней стороны)      • •   • •   •
MMS          •
MMCX 1 IESM1  •
SMA  •
Механические параметры Экранирование  • • • • • • • • • •
Размеры, мм 73x54x25 46x64x1 58x32x3,9 58x32x3,9 58x32x3,9 58x32x3,9 40x32,2x4 50x33x3,3 37x30x2,8 25x25x3,0
Вес, г 82 81 <12 <12 <12 <12 <9 9 7 5
Держатель SIM-карты ·  •  опция опция опция   опция опция
Температура Класс А, °С -20...55 -20...55 -20...55 -20...55 -20...55 -20...55 -20...55 -20...55 -20.../55 -20...55
Класс В, °С -30...85 -30...85     -30...75 -30...75 -40...855 -30...75   -40...855
Беспроводные технологии GSM  • • • • • • • • • •
GPRS 10 10   10 10 10 10 10 10 10
EDGE 10(FS20)           10(Q2687)
Радио Макс. Чувствительность, dBm -108@900 -108@900 -110@900 -110@900 -110@900 -110@900 -110@900 -110@900 -110@900 -110@900
Аудио Кодеки2 FR/EFR/HR FR/EFR/HR FR/EFR/AMR FR/EFR/AMR FR/EFR/AMR FR/EFR/AMR quad quad quad quad
Качество (AEC/NR) VDA2A   VDA2C VDA2C VDA2C VDA2C VDA2A     VDA2A
Определение координат GPS   Plug-In/IESM1   Внешнее3 Внешнее3 Внешнее3 Внешнее3 Plug-In Внешнее3 Внешнее3 Plug-In
Совместимость с Micro­soft Windows Mobile® 5 (RIL)  •           •     •
Программные модули
Plug-In Open AT®

TCP/IP  • •   • • • •     •
Internet4  • •   • • • •     •
GTi моно      • • • • •     •
GTi цветной          • • •     •
IBM MQ-TT По запросу        • •По запросу По запросу По запросу По запросу
Orange M2MC По запросу        • •По запросу По запросу По запросу По запросу
Открытый доступ к SIM  •       • •       •
Bluetooth  •       • •       •
C-GPS  •                 •
Защита данных  •                 •
Open AT® IDE Open AT®  • • • • • •
Open AT® GTi      • • • • •
Open AT® под Eclipse ТМ  • • • • • • •     •
M2mPower                •
Набор разработчика   Supreme-DK M2106B-DK Q24series-DK Q24series-DK Q24series-DK Q24series-DK Q2687H-DK UDK-MK2 UDK-MK2 WMP100-DK
1) IESM(Internal Expansion Socket Module) - Плата расширения. 2) HR кодек для Q24 Classic и Q24 Plus доступен по запросу. 3) Любое внешнее автономное GPS-решение, поддерживающее NMEA, может управляться Open AT®. 4) Интернет Plug-In включает возможности TCP/IP, Email (POP3, STMP) и File Transfer (FTP). 5) Температурный режим зависит от внешней памяти. Внимательно ознакомьтесь с документацией. Стандарты - GSM: R&TTE,GCF-CC (900/1800 МГц), PTCRB (850/1900 МГц), FCC (USA) - CE (EMC&Safety) CDMA: IEC950, UL950, FCC (O9Q2438F-M), CSA, IC-133, CDG1 & CDG2 (IS-98D, IS-898) & CDG3 (специальные применения) Соответствие RoHS - все беспроводные процессоры Wavecom соответствуют директиве RoHS (2002/95/EC)

Совсем недавно компания Wavecom объявила о выпуске нового беспроводного процессорного терминала Fastrack Extreme (рис. 2), представляющего собой версию Fastrack Supreme для HSDPA (или 3.5G).

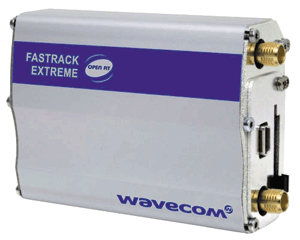

Новый беспроводной терминал Fastrack Extreme

Рис. 2. Новый беспроводной терминал Fastrack Extreme

Новинка совместима с существующими приложениями Open AT и выполнена в том же форм-факторе. В основе процессора - ядро ARM9 и программный модем Icera Livanto. Заявленная скорость передачи данных - до 7,2 Мбит/с. По словам производителя, Fastrack Extreme в реальных условиях эксплуатации превосходит все другие модули M2M. Чтобы обеспечить возможность эксплуатации в любой точке мира, Fastrack Extreme оснащен радиочастотным блоком, рассчитанным на работу в трех диапазонах частот.

Важной особенностью Fastrack Extreme является поддержка технологии Intelligent Device Service (IDS) - сервиса удаленного управления устройствами по защищенному каналу. IDS может использоваться для обновления встроенного ПО и прикладных программ, конфигурирования устройств и удаленной диагностики.

Integra M2106+ -это еще один продукт, предназначенный для внедрения в готовые системы

Основанный на испытанных в «полевых» условиях технологиях от Wavecom и обладающий достаточно малыми размерами (рис. 3), терминал Integra M2106+ позволяет быстро и легко добавить беспроводную функциональность в любую готовую разработку.

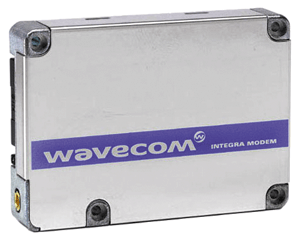

Беспроводной терминал Integra M2106+

Рис. 3. Беспроводной терминал Integra M2106+

Модем обладает следующими основными отличительными чертами:

Более подробно технические характеристики терминала указаны в таблице 1.

В своем портфолио беспроводных процессоров Wavecom, конечно же, имеет и модульные решения. Данные процессоры объединены в группу под названием Quick, включающую в себя несколько серий. Во главе модульных процессоров стоит серия Q26xx. В нее входят два процессора: Q2686 и Q2687. Это самые функционально насыщенные модули Wavecom. Оба процессора построены на мощном ядре ARM9, который работает под управлением операционной системы Open AT® и обеспечивает производительность до 87 MIPS (при активации функции VariSpeed). Оба процессора специально разработаны для применений с большим числом внешних подключений. Они имеют расширенный набор интерфейсов и до 44 вводов-выводов общего назначения. Технические возможности беспроводных процессоров Q26xx позволяют им выступать основным процессорным ядром разрабатываемой системы. Помимо этого, они способны работать в промышленном диапазоне температур.

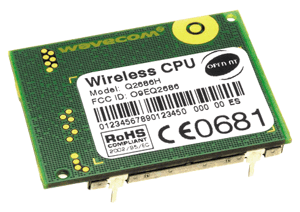

Беспроводной процессор Q2686

Рис. 4. Беспроводной процессор Q2686

Основные особенности Q2686 (рис. 4):

Q2687 (рис. 5) отличается от Q2686 поддержкой технологии EDGE, которая устанавливает более высокую скорость передачи данных - до 384 кбит/с для движущихся объектов и порядка 2 Мбит/с для стационарных.

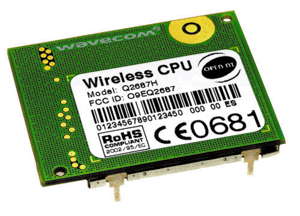

Беспроводной процессор Q2687

Рис. 5. Беспроводной процессор Q2687

Кроме того, Q2687 имеет более широкие возможности для работы с периферией. Отличительные особенности процессора Q2687:

Обладая наиболее мощными вычислительными ресурсами, данные модули выполнены в новом миниатюрном форм-факторе, который позволяет сэкономить место, занимаемое в конечном изделии. Более подробно технические характеристики процессоров Q2686 и Q2687 приведены в таблице 1.

Следующей серией в линейке поставок Wavecom является семейство беспроводных процессоров Q24NG (New Generation). Семейство является более новой версией предшествующих изделий Wismo Quick Q24xx и спроектировано специально для индустриальных М2М-применений. Это наиболее популярная линейка процессоров Wavecom.

Новое поколений Q24 включает в себя 4 новых GSM-модуля:

Процессоры Q24NG предоставляют разработчику большую гибкость - предлагается пять вариантов разъемов для подключения антенны и возможность выбора модуля со встроенным держателем СИМ-карты. Новое семейство аппаратно и программно совместимо с предыдущей серией Wismo Quick. Программное обеспечение нового семейства построено на базе операционной системы OpenAT версии OS 6.57. В новой ОС реализованы дополнительные функции - улучшенное эхоподавление, скоростной заряд батареи, поддержка TCP/IP (стандартно в модулях Plus, Extended и Auto), а также работа с E-mail (POP3, SMTP) и FTP.

Каждый модуль нового семейства содержит улучшенный вариант DOTA (Download over the air) - возможность обновления программного обеспечения по эфиру. Теперь может обновляться не только приложение пользователя, но и операционная система целиком. Возможность удаленного апгрейда в полевых условиях повышает время жизни изделия и кардинально снижает затраты на обслуживание. Эта линейка процессоров продлевает жизненный цикл присутствия на рынке популярного семейства Q24 до 10 лет и более. Внешний вид процессоров Q24NG представлен на рисунке 6.

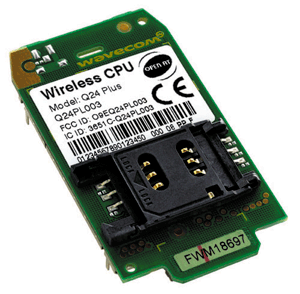

Общий вид процессоров серии Q24NG

Рис. 6. Общий вид процессоров серии Q24NG

Устройства, разрабатываемые на основе модулей Q24NG, получают ряд преимуществ:

Остальные технические характеристики указаны в таблице 1.

В поддержку уже существующих разработок и с целью получения лучших характеристик Wavecom выпускает GSM-модули из линейки продуктов приобретенного подразделения SonyEricsson. Это беспроводные процессоры GR64 и GS64 (рис. 7).

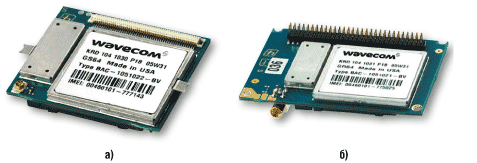

Беспроводные процессоры GR64 и GS64
Рис. 7. Беспроводные процессоры GR64 (а) и GS64 (б)

Они построены на мощном процессорном ядре ARM9 и содержат 256 кБайт памяти для встраиваемых приложений и 512 кБайт для данных пользователя (только GR64). Могут комплектоваться встроенным держателем SIM-карты.

GR64 оптимизирован для глобальных M2M-соединений и допускает загрузку пользовательских приложений (M2mpower). Конструктивно совместим с модулями GR47/GM47. GR64 идеален для самого широкого спектра применений, таких как POS-терминалы, торговые автоматы, охранные системы, измерительные системы, различные системы управления.

Особенностями процессора являются:

GS64 - наиболее компактный и тонкий процессор. Он специально «заточен» для применения в потребительской технике, такой как наладонные компьютеры, ноутбуки и устройства персональной навигации, а также в приложениях, где критическим параметром является время или интенсивность мониторинга. Отличительные характеристики процессора следующие:

Более полно с характеристиками GR64 и GS64 можно ознакомиться по таблице 1.

Топ-моделью в линейке процессоров Wavecom является изделие, подтверждающее статус компании Wavecom в области GSM-технологий. Это первый в истории беспроводной микропроцессор в корпусе BGA на базе вычислительного ядра ARM9. Точнее, два микропроцессора: WMP100 и WMP150. Мощность и функциональность, сравнимые с характеристиками процессоров серии Q26xx - в корпусе размером 25х25х3 мм. Это позволяет осуществлять монтаж микропроцессора с помощью оборудования для печатного монтажа и ведет к снижению трудозатрат при производстве конечного изделия. Внешний вид процессоров представлен на рисунке 8.

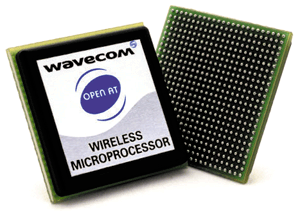

Беспроводные процессоры WMP100 и WMP150 в корпусе BGA

Рис. 8. Беспроводные процессоры WMP100 и WMP150 в корпусе BGA

В основе нового микропроцессора лежит собственный чипсет, разработанный и производимый компанией Wavecom, что позволяет существенно снизить его себестоимость, а также риск задержки поставок. Микропроцессоры WMP100 и WMP150 работают под управлением операционной системы Open AT реального времени и могут выполнять одновременную работу с множеством устройств. Более подробно о процессорах WMP100 и WMP150 можно почитать в статье Олега Пушкарева в «Новостях Электроники» ╧5 за 2007 год.

Для разработчика использование подобного микропроцессора дает существенные преимущества по сравнению с другими аналогичными по функциональности модулями. Например, отсутствие антенного и интерфейсного разъемов повышает надежность устройства в целом и упрощает разработку. Кроме того, процессоры поддерживают три режима работы DOTA I, II, III:

I. Обновление программного обеспечения разработчика;

II. Загрузка операционной системы;

III. Обновление только той части программного обеспечения разработчика или компании WAVECOM, которое было изменено.

Использование режима DOTA дает возможность существенно снизить затраты связанные с обновлением ПО, а применение DOTA III, позволяет уменьшить расходы по использованию GSM-сети.

Отличительные характеристики процессоров WMP100 & WMP150:

Остальные параметры приведены в таблице 1.

Надо отметить, что все беспроводные процессоры Wavecom созданы для многолетнего использования, а возможность обновления программного обеспечения через эфир гарантирует долговечность систем, установленных в труднодоступных местах.

К каждому из своих беспроводных процессоров компания Wavecom выпускает отладочные комплекты. Кроме того, помимо предоставления подробной документации, Wavecom обеспечивает постоянную техническую поддержку на всех этапах разработки конечного изделия.

Помимо беспроводных процессоров и отладочных наборов к ним, компания Wavecom бесплатно предоставляет среду разработки OPEN AT. Программная платформа OPEN AT дает возможность в полном объеме использовать незадействованные ресурсы встроенного микроконтроллера, а также свободные резервы Flash-памяти беспроводных процессоров Wavecom для своих собственных уникальных приложений. Это позволяет отказаться от внешнего микроконтроллера, управляющего модулем и/или периферийными устройствами, такими как датчики, счетчики электричества, тепла и газа, GPS-приемники. Такой подход позволяет существенно уменьшить габаритные размеры и энергопотребление конечного изделия, сократить время на разработку проекта. Программная платформа OPEN AT включает в свой состав следующее:

В зависимости от применяемого беспроводного процессора Wavecom, необходимо выбирать требуемую версию OPEN AT. Таблица соответствия приведена в таблице 2 выше.

Таблица 2. Версии встроенных прошивок и Open AT
Модель модуля/модемаВерсия встроенной
прошивки (FW)
Версия OPEN AT
Q24CLxxx, Q24PLxxx, Q24EXxxx, M21PLxxx 6.57D 3.16
Q2686, Q2687, Fastrack Supreme xx 6.63 4,21
WMP100 B65 1.0 Beta

Для расширения функциональности своих процессоров Wavecom предлагает дополнительные программные модули Plug-In. С их помощью посредством загрузки их в память процессора можно получить функции GPS, Bluetooth, возможность выхода в Интернет, а так же осуществлять шифрование информации. Соответствие дополнительного функционала сериям процессоров, которые их поддерживают, можно посмотреть в таблице 3.

Таблица 3. Соответствие функционала сериям
Опционально: управление AT командами,
поддержка AT®-плагинов
GR64 GS64 Q24CL Q24PL Q24EX Q24AU Q2686 Q2687 M2106+ FS10 FS20 WMP100
400 (базовая функциональность)
403 (поддержка приложений M2power)
405
(поддержка Open AT)

408 (наличие стека TCP/IP)
411
(дополнительная поддержка
Internet Piug-in)

416
(дополнительная поддержка Bluetooth)

420
(дополнительная поддержка SSL-шифрования, криптографии, обнаружения глушения)

430 (C-GPS)
431 (C-GPS + Internet)

В заключение хочется подчеркнуть, что продукция Wavecom является наиболее технологичной на сегодняшний день на рынке GSM. Всемирно признанное качество продукции Wavecom, а также гарантия долговечности изделий делают продукцию компании идеальной для тех случаев, когда требуется получить высоконадежную и мощную вычислительную систему с беспроводной передачей данных.

Ответственный за направление в КОМПЭЛе - Олег Пушкарев



Получение технической информации, заказ образцов, поставка -
e-mail: wireless.vesti@compel.ru
