Микроэлектронные реле корпорации OMRON

Основными достоинствами микроэлектронных реле, по сравнению с электромеханическими, являются:

• долговечность;
• высокая надежность;
• малые размеры;
• бесшумная бесконтактная работа;
• отсутствие необходимости технического обслуживания.

Корпорация OMRON выпускает два типа микроэлектронных реле - твердотельные реле и MOSFET-реле.

Твердотельные реле

Реле этого типа способны коммутировать переменный ток в варианте оптосимистора или постоянный - в варианте оптотиристора. Опционально, оптосимисторы могут иметь функцию включения выходного сигнала при переходе через ноль, а также встроенные варисторы для подавления коммутационных помех.

В таблице 1 приведены основные параметры некоторых семейств твердотельных реле с различными выходными элементами.

Таблица 1. Основные параметры некоторых семейств твердотельных реле с различными выходными элементами

Параметр	G3DZ	G3M	G3MB	G3MC	G3R/RD	G3S/SD
Выходной элемент	Фотодиодная сборка	Фотосимистор			Фотосимистор/Фотопара
Напряжение нагрузки, В (AC)	3...264	75...132	75...132	75...132	75...264	75...264
	3...125	75...264	75...264	75...264
Напряжение нагрузки, В (DC)					3...125	3...26
					3...52,8
Ток нагрузки, A	0,6	2; 3; 5	2	1; 2	1,5; 2	1; 1,1; 1,2
Входное напряжение, В (DC)	5, 12, 24
Напряжение изоляции, В (AC)	2500
Температурный диапазон, °С	- 30...80
Замена электромеханического реле	G6D					G6B

Одной из важных особенностей подобных реле является возможность замены некоторых типов электромеханических реле, производимых OMRON, на твердотельные без переделки печатной платы, то есть они pin-to-pin совместимы.

Для справки: www.omroncomponents.com/home/products/Relays/SolidStateRelays.

MOSFET-реле

MOSFET реле OMRON изготовлены с учетом последних достижений микроэлектроники и воплощают в себе множество современных технологий в области светодиодной и фотодиодной техники, а также полевых транзисторов. Как следствие, это позволило достигнуть минимальных размеров микросхем и их потребляемой мощности. Все модели реле содержат двойную цепь нагрузки MOSFET, обеспечивающую полную универсальность их использования, так как для этих устройств неважно, подключена ли нагрузка переменного или постоянного тока, и в каком направлении. Примеры коммутации выводов реле для различных видов напряжений приведены на рисунке 1.

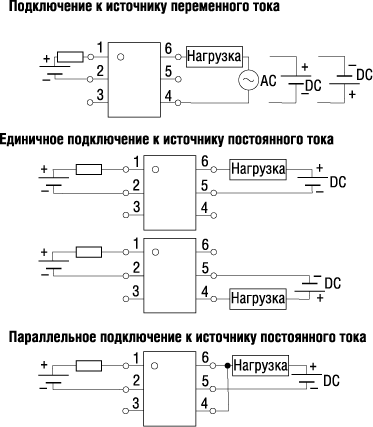

Рис. 1. Варианты коммутации выводов реле для различных видов напряжений

Встроенная функция ограничения тока широко используется в телекоммуникационном оборудовании для ограничения чрезмерно высокого тока при неисправности, а также для противодействия нарастанию тока при переходных режимах. Эти реле идеально подходят для использования в мини-АТС для решения задач занятия и переключения линии, для организации доступа к данным, для управления линейными трансформаторами и т.д.

Реле, в зависимости от возможного применения делятся на следующие группы:

• Общего назначения;
• Специального назначения, как правило, низковольтные;
• Предназначенные для применения в телекоммуникационном оборудовании с повышенной диэлектрической прочностью или встроенной функцией ограничения тока;
• Высококачественные с уменьшенным сопротивлением канала в открытом состоянии.

Кроме того, у каждого типа реле существуют варианты, как с нормально разомкнутыми контактами, так и с нормально замкнутыми.

Маркировка MOSFET-реле показана в таблице 2.

Таблица 2. Маркировка MOSFET-реле

G3VM - xxxx	Напряжение нагрузки, В	Вид контактов	Тип корпуса	Дополнительные функции
	2...20 4...40 6...60 8...80 10...100 20...200 25...250 35...350 40...400 60...600	1 - SPST-NO 2 - DPST-NO 3 - SPST-NC 4 - DPST-NC 5 - SPST-NO + SPST-NC	A - DIP 4 B - DIP 6 C - DIP 8 D - SMD 4 E - SMD 6 F - SMD 8 G - SOP 4 H - SOP 6 J - SOP 8 L - SSOP 4	L - с функцией ограничения тока R - с низким сопротивлением канала Y - с повышенной диэлектрической прочностью > 2,5 кВ

В целом, система обозначения достаточно прозрачна, и любой разработчик может подобрать себе необходимое реле, исходя из требуемых параметров.

Далее в таблице 3 приведены параметры некоторых типов наиболее популярных MOSFET-реле с выходом на полевых транзисторах.

Таблица 3. Параметры некоторых типов MOSFET-реле

Параметр	G3VM-351A	G3VM-353A	G3VM-61G1	G3VM-62C1	G3VM-354C	G3VM-355CR	G3VM-355JR
Тип контакта	НЗ*	НР**	НЗ	Две группы НЗ	Две группы НР	Один НЗ, один НР	Один НЗ, один НР
Выходное напряжение, В (AC)	350	350	60	60	350	350	350
Ток нагрузки, мА	120	150	400	500	150	120	90
Входное напряжение светодиода, В (DC)	5
Напряжение изоляции, В (AC)	2500		1500	2500			1500
Температур- ный диапа- зон, °C	-40...85
Максималь- ный ток срабатыва- ния светодиода, мА	3
Максимальное время вкл/выкл, мс	1/1	1/3	2/0,5	2/0,5	1/3	1/1	1/3

* НЗ - нормально замкнутый контакт
** НР - нормально разомкнутый контакт

Для обеспечения разработчиков электронной техники подробной информацией OMRON выпускает полный каталог продукции с приведенными data sheets, CD-ROMы с аналогичной информацией и наглядные брошюры с основными параметрами реле. Кроме того, справочную информацию можно получить по электронному адресу http://www.omroncomponents.com/home/products/Relays/MOSFETRelays/ или на сайте компании http://www.omroncomponents.com/ .
