Журнал "Новости Электроники", номер 15, 2008 год.

СС2520 √ новый ZigBee-трансивер TI для экстремальных условий эксплуатации

Олег Пушкарев (КОМПЭЛ)
Новый приемопередатчик CC2520 стандарта 802.15.4, представленный компанией Texas Instruments, с полным основанием может быть отнесен к компонентам класса hi-rel. Он предназначен для сложных условий эксплуатации и работает в расширенном температурном диапазоне.

2008 год был богат на события в области ZigBee-технологии. Ключевым стало принятие новой спецификации ZigBee-2007 (ZigBee Pro). Она ориентирована на применение ZigBee в индустриальных приложениях и позволяет строить действительно надежные ZigBee-сети. Надежность любой системы определяется не только устойчиво работающим ПО, но и техническими параметрами примененных микросхем. В 2008 году компания TI выпустила микросхему CC2520, которая представляет собой ZigBeeTM/IEEE 802.15.4 трансивер второго поколения, специально спроектированный для радиочастотных приложений с частотой 2,4 ГГц. Трансивер позволяет создавать устройства индустриального класса благодаря способности работать в сложной помеховой обстановке, отличному энергетическому потенциалу радиолинии и работоспособности при температуре до 125°С.



Обзор аппаратной части СС2520

Трансивер СС2520 (рис. 1) можно рассматривать как замену для выпущенного несколько лет назад CC2420.

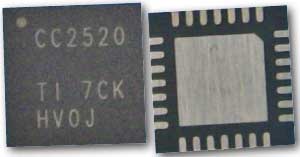

Трансивер СС2520



Рис. 1. Трансивер СС2520

В новом трансивере значительно усовершенствован ряд технических параметров, что позволяет характеризовать его как лучшее решение в своем классе. На сайте TI (http://www.ti.com/litv/wmv/swrc098)  можно даже посмотреть небольшой видеофильм, посвященный уникальным возможностям новой микросхемы. CC2520 предоставляет расширенную аппаратную поддержку для обработки пакетов, буферизации данных, шифрования и аутентификации данных, оценки уровня зашумленности канала, индикации уровня радиосигнала и временной информации о пакетах. Технические параметры трансивера СС2520 приведены в таблице 1.

Таблица 1. Технические характеристики CC2520
Параметр Минимальное
значение
Типичное
значение
Максимальное
значение
Диапазон частот, МГц 2394 2483,5 2507
Скорость передачи данных, кбит/сек - 250 -
Рабочее напряжение, В 1,8 - 3,8
Диапазон рабочих температур, °С -40 - +125
Выходная мощность, дБм -18 - +5
Чувствительность приемника, дБм - -98 -
Подавление соседнего канала с частотой +5 MГц, дБ - 49 -
Подавление соседнего канала с частотой -5 MГц, дБ - 49 -
Подавление соседнего канала с частотой +10 MГц, дБ - 54 -
Подавление соседнего канала с частотой -10 MГц, дБ - 54 -
Ток потребления, режим приема, мА - 18,5 -
Ток потребления, режим передачи
+5 дБм, мА
- 33 -
Ток потребления, режим передачи
0 дБм, мА
- 25,8 -

Стабильность работы микросхемы в расширенном температурном диапазоне достигается с помощью встроенного температурного датчика, значения которого могут быть считаны и использованы для подстройки параметров.

Надежность работы в условиях сложной помеховой обстановки гарантируется высокими показателями подавления помехи по соседнему и альтернативному (следующий за соседним) каналам. Что же означает более высокое значение параметра «Adjancent channel rejection (подавление соседнего канала)» (ACR) с практической точки зрения? Рассмотрим два трансивера - CC2520 (ACR = 49 дБ) и EM250 (Ember), у которого подавление соседнего канала составляет лишь 35 дБ. При одном и том же полезном входном сигнале с уровнем -82 дБм повышение мощности мешающего сигнала до уровня -47 дБм (-82 + 35 = -47) приведет к сбоям в приеме для EM250, в то время как СС2520 будет обеспечивать нормальный прием полезного сигнала при значительно более мощной помехе в -33 дБм (-82 + 49 = -33). Хорошее подавление сигнала помехи означает, что CC2520 будет нормально работать даже на более коротком расстоянии от источника помех. Дистанция до источника мешающего сигнала может быть в 2 раза меньше на каждые 6 дБ значения параметра ACR. По сравнению с EM250, источник помех может находиться более чем в 4 раза ближе к устройству, собранному на базе трансивера CC2520.

Особенности СС2520:

Преимущества:

Применение:

Схема включения CC2520 (рис. 2) содержит небольшое количество внешних компонентов. Микросхема выпускается в корпусе 5х5 мм (QFN28).

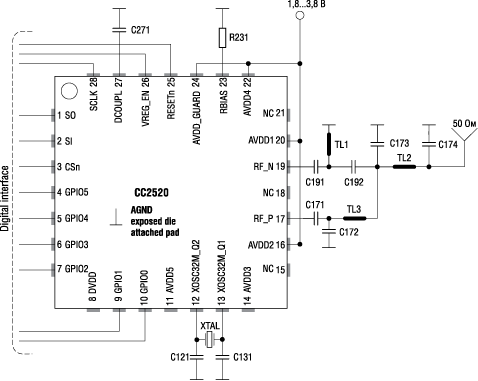

Схема включения CC2520



Рис. 2. Схема включения CC2520

Для работы CC2520 в реальном устройстве необходим внешний микроконтроллер (хост-контроллер). Для подключения к хост-контроллеру предусмотрен интерфейс SPI. Трансивер CC2520 значительно уменьшает нагрузку на хост-контроллер, благодаря наличию буфера 768 байт для гибкой буферизации и обработки данных при активированном режиме безопасности. Трансивер самостоятельно выполняет автоматическую оценку свободного канала для множественного доступа с опросом несущей (CSMA/CA), формирует и проверяет контрольные суммы пакетов (CRC). Высокая чувствительность (-98 дБм) и повышенная выходная мощность (+5 дБм) позволяют передавать данные на расстояние до 400 метров без применения дополнительных усилителей. Для связи на расстояние в несколько километров в паре с CC2520 можно применить усилитель мощности CC2591 (рис. 3).

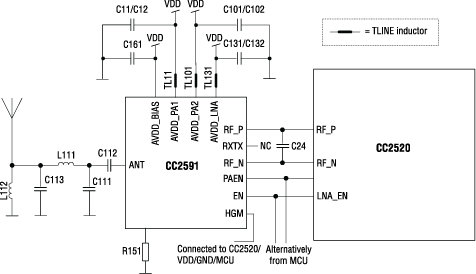

Схема подключения к CC2591



Рис. 3. Схема подключения к CC2591

При использовании усилителя производитель настоятельно рекомендует строго следовать предлагаемой топологии печатной платы (рис. 4) и номиналам и типам приведенных в схеме компонентов [1].

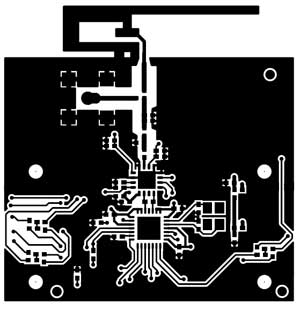

Рекомендуемая топология печатной платы



Рис. 4. Рекомендуемая топология печатной платы

Несоблюдение этого может привести к существенному ухудшению радиочастотных характеристик конечного изделия. Для управления дополнительным усилителем мощности необходимо внести определенные изменения в код для хост-контроллера. С сайта TI доступна инструкция по применению [2], в которой можно найти информацию по модификации программного обеспечения TI-MAC для связки MSP430F2618 + CC2520 + CC2591.



Средства разработки и программная поддержка

Для разработки приложений на базе CC2520 предусмотрен отладочный набор CC2520DK (рис. 5).

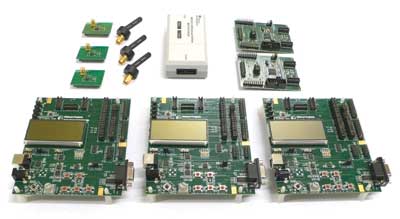

Отладочный набор CC2520DK



Рис. 5. Отладочный набор CC2520DK

Этот набор [3] включает в себя большое количество оборудования, что позволяет работать с микросхемами CC2520 как непосредственно, так и в составе связки CC2520+MSP430:

В процессорные платы CCMSP-EM430F2618 уже загружено соответствующее программное обеспечение для проведения теста дальности связи. Управление режимами тестирования осуществляется через управление джойстиком с индикацией результатов на ЖКИ-дисплее (рис. 6).

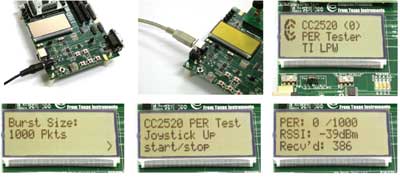

Процесс тестирования



Рис. 6. Процесс тестирования

Для работы с CC2520 TI предлагает ряд простых готовых примеров программного обеспечения, которые доступны в исходных текстах и могут быть загружены с сайта TI [4]:

"hello" - пример программы "Hello world". Программа выводит в последовательный порт идентификатор CC2520 (Chip ID) и версию ПО;

"reg_read" - программа читает значения всех регистров CC2520 и выводит эти значения в последовательный порт;

"light_switch" - пример беспроводного выключателя света. Один узел настраивается как контроллер, другой - как беспроводной выключатель;

"PER_test" - тестовая программа для оценки количества потерянных пакетов при передаче;

"spectrum_analyzer" - программа анализатора спектра, отображающая на ЖКИ уровни сигналов на всех IEEE 802.15.4 каналах диапазона 2,4 ГГц.;

"ccm_security" - программа для работы со встроенными средствами шифрования.

Для создания более сложных сетевых приложений можно использовать стеки протоколов TI MAC, ZigBee или SimpliciTI для микроконтроллеров MSP430. Бесплатный стек протоколов ZigBee-2007 (ZigBee Pro) предлагается компанией TI в виде объектных библиотек Z-StackTM 2.0.0 для системы на базе микроконтроллера MSP430F2618 и трансивера CC2520. Примеры приложений включают в себя поддержку профилей Smart Energy (АСКУЭ) и Home Automation (домашняя автоматизация).

Особенности расширенной спецификации ZigBee PRO:



Заключение

Новый трансивер CC2520 компании TI является идеальным набором для создания беспроводных сетей ZigBee/802.15.4. Высокие технические характеристики, расширенный температурный диапазон и разнообразное программное обеспечение позволяют создавать на основе CC2520 законченные устройства для работы в сложных индустриальных приложениях. Удобные средства разработки и готовый образцовый дизайн облегчают работу инженера и сокращают время вывода конечного продукта на рынок.

Литература

[1] CC2520-CC2591EM Reference Design (http://www.ti.com/litv/zip/swru190)

[2] Application Note AN066. TI-MAC SW Modifications for Using CC2591 RF Front End with MSP430F2618+CC2520 (http://focus.ti.com/lit/an/swra230/swra230.pdf)

[3] CC2520 Development Kit User's Guide (http://www.ti.com/litv/pdf/swru138)

[4] CC2520 Software Examples User's Guide (http://focus.ti.com/lit/ug/swru137a/swru137a.pdf).
