Журнал "Новости Электроники", номер 2, 2009 год.

Новинки линейки VIPer

Константин Староверов
В мае текущего года компания STMicroelectronics сообщила о расширении семейства интегральных схем для построения AC/DC-преобразователей VIPer. Появилась новая серия VIPer17. С ее помощью можно построить более надежные, компактные и конкурентоспособные сетевые источники питания.

От качества работы источника питания (ИП) напрямую зависят такие характеристики конечной продукции, как энергопотребление в нормальном и дежурном режимах работы, надежность и помехоустойчивость. Однако в поисках средств улучшения конкурентоспособности электронной продукции порой принимаются такие решения, которые оставляют все меньше места на плате под источник питания, и все меньше времени на его разработку. С подобной ситуацией можно столкнуться, например, при расширении функциональных возможностей изделия в корпусе прежнего типоразмера или при стремлении удешевить продукцию за счет размещения в корпусе меньшего типоразмера. Кроме того, разработка сетевого ИП может усложняться необходимостью соблюдения различного рода регуляторных норм к энергосбережению, например, Code of Conduct, Top-Runner, Energy Star, Energy 2000, 85+, 92+ и EPA4; требований к гармоническому составу потребляемого тока (стандарт EN61000-3-2), уровню электромагнитных излучений (класс В по стандарту EN50022) и безопасности (EN60950). Таким образом, существует реальная потребность в решениях, облегчающих разработку высокоэффективных импульсных ИП с высокой плотностью мощности и их сертификацию на соответствие требованиям различным электротехническим и экологическим стандартам. Именно под влиянием такой потребности появились различного рода модули AC/DC-преобразователей и специализированные интегральные схемы (ИС) для построения AC/DC-преобразователей. Если проектируемая продукция не критична к стоимости, то использование завершенных модулей AC/DC-преобразователей или даже готовых блоков питания будет идеальным, т.к. наряду с решением озвученных выше проблем, существенно сокращается спецификация комплектующих, что упрощает снабжение, складской учет и производство. Во всех остальных случаях, применение специализированных ИС является безальтернативным. Примером таких ИС может служить семейство VIPer компании STMicroelectronics, о котором уже шла речь на страницах журнала [1]. В этом году компания сообщила о важном расширении этого семейства ИС новыми представителями — VIPer17, с помощью которых появится возможность создавать еще более компактные, надежные и конкурентоспособные сетевые импульсные ИП мощностью 5...12 Вт (максимальная мощность ИП зависит от конструкции (открытая или закрытая) и входного диапазона (универсальный 110...220 В или стандартный 220 В)).



Общая характеристика ИС VIPer17 и ее исполнений

VIPer17 — ИС высоковольтного импульсного преобразователя напряжения, которая выполнена по улучшенной технологии BCD6 и предназначена для разработки высококачественных и, при этом, недорогих источников питания по обратноходовой топологии (Flyback) в таких применениях, как вспомогательные источники питания; сетевые адаптеры портативной электроники; импульсные источники питания бытовой техники и РЭА. Основой ИС являются улучшенный ШИМ-контроллер и силовой каскад. Каждый из них имеет множество отличительных особенностей. Например, ШИМ-контроллер для снижения электромагнитных излучений поддерживает метод модуляции дрожащей частотой, который позволяет перераспределить энергию шума в близлежащий к основной частоте преобразования диапазон. Ключевая же особенность силового каскада заключается в его высоком напряжении пробоя — 800 вольт, что является гарантом высоконадежной работы ИП. Силовой каскад состоит из мощного МОП-транзистора со встроенным контролем тока SenseFET, датчика температуры и высоковольтной схемы запуска (см. рисунок 1).

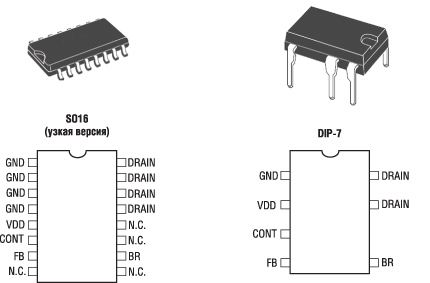

Внешний вид и расположение выводов
Рис. 1. Внешний вид и расположение выводов

ИС VIPer17 доступна в четырех различных исполнениях, различающихся частотой преобразования (60 или 115 кГц) и корпусами (DIP-7 или SO-16N). Информация по исполнениям представлена в таблице 1, а расположение и назначение выводов отображено на рисунке 2 и таблице 2, соответственно.

Таблица 1. Основные характеристики исполнений ИС VIPer17
Наименование Корпус Напряжение пробоя, В VDD, В RDS(ON), Ом IDLIM, мА FSW, кГц Макс. заполнение импульсов, %
VIPer17LN DIP-7 800 8,5...23 22 400...150 60 70
VIPer17HN DIP-7 800 8,5...23 22 400...150 115 70
VIPer17LD SO16N 800 8,5...23 22 400...150 60 70
VIPer17HD SO16N 800 8,5...23 22 400...150 115 70
Таблица 2. Назначение выводов
Номер вывода Наименование Назначение
DIP-7 SO16
1 1...4 GND Общая цепь ИС и исток внутреннего силового МОП-транзистора.
2 5 VDD Напряжение питания схемы управления. С этого вывода также берется питание для источника тока схемы плавного старта.
3 6 CONT Вывод управления. Имеет два назначения: 1. Регулировка порога схемы пошагового ограничения тока с помощью внешнего резистора, соединенного с GND. 2. Вход мониторинга напряжения. Работа ИС заблокируется, если напряжение на этом входе превысит 3 В.
4 7 FB Вход управления заполнением импульсов. Смещен внутренним источником тока.
5 10 BR Вход схемы защиты от снижения напряжения (порог срабатывания 0,45 В)
7, 8 13...16 DRAIN Высоковольтный вывод стока внутреннего МОП-транзистора. Также связан со схемой запуска.

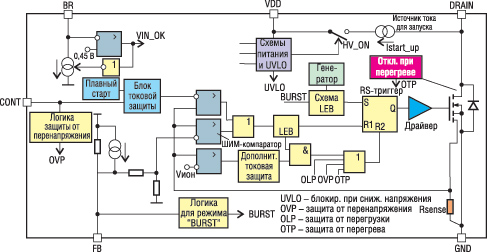

Функциональная схема ИС VIPer17

Рис. 2. Функциональная схема ИС VIPer17



Высокая степень интеграции упрощает схему включения

ИС VIPer17 интегрирует множество функциональных блоков, позволяющих существенно упростить схему включения. Оценить степень интеграции позволяет функциональная схема, представленная на рисунке 1. Собственно упрощение схемы включения достигается благодаря интегрированию следующих элементов:



Энергосберегающие возможности

ИС VIPer17 обладает рядом возможностей, позволяющих добиться малых потерь мощности как в активном, так и в дежурном (без нагрузки) режимах работы. В активном режиме работы снижение потерь мощности достигается за счет использования особого МОП-транзистора, который, с одной стороны, обладает малым сопротивлением открытого канала (типичное значение 22 Ом) и позволяет снизить потери проводимости, а с другой – имеет специальный вывод контроля тока, позволяющий избавиться от токоизмерительного шунта и связанных с ним потерь мощности.

Возможности энергосбережения в дежурном режиме работы ИС VIPer17 в первую очередь направлены на выполнение требований различных стандартов, упомянутых в начале статьи. Для этого у ИС предусмотрен специальный режим работы, который называется BURST. При снижении тока нагрузки снижается и напряжение на выводе FB. Когда это напряжение станет менее 0,45 В, ИС перейдет в режим BURST. Переход в этот режим сопровождается блокировкой коммутатора. В результате прекращается передача энергии на выход преобразователя, что в свою очередь вызовет нарастание напряжения на выводе FB. Когда это напряжение превысит порог 0,45 В, работа коммутатора снова разблокируется. Таким образом, работа в режиме BURST заключается в чередовании пауз в работе коммутатора и его нормальной работы. Такой способ является более эффективной альтернативой работе ШИМ-контроллера с очень малым заполнением импульсов. Работа в режиме BURST обеспечивает существенное снижение всех динамических потерь, т.к. средняя частота при его использовании существенно отличается в меньшую сторону по сравнению с рабочей частотой ШИМ и составляет несколько сотен Гц. В конечном счете, применение ИС VIPer17 позволяет создавать импульсные источники питания с потребляемой в режиме холостого хода мощностью менее 50 мВт.



Заключение

ИС VIPer17 является выгодным компонентом для разработки высокоэффективных сетевых импульсных ИП с универсальным сетевым входом (85...264 В) мощностью до 7 Вт, со стандартным сетевым входом 220 В±20% Вт мощностью до 12 Вт, а также – с уровнем энергопотребления в дежурном режиме работы менее 50 мВт.

Кроме того, данная ИС является первым представителем нового семейства VIPer plus, в которое в дальнейшем войдут подсемейства продукции VIPerx7, VIPerx8, VIPerx6 и VIPerx5.



Литература

1. Поташов Р. VIPer – новое слово в проектировании импульсных источников питания//Новости электроники, ╧8, 2008 г. – c. 17-20.

2. Off-line high voltage converters VIPER17//DataSheet, STMicroelectronics, October 2008, Rev. 4 – 33 p.

Получение технической информации, заказ образцов, поставка - e-mail: analog.vesti@compel.ru



PLUG&PLAY

Пример применения

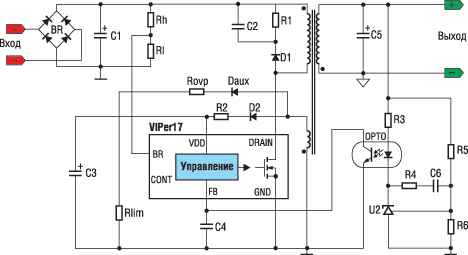

На рисунке 3 показан пример реализации сетевого ИП (изолированный обратноходовой AC/DC-преобразователь) мощностью 7 ватт с универсальным входом и выходом 12 В/600 мА.



Пример сетевого источника питания на основе ИС VIPer17L

Рис. 3. Пример сетевого источника питания на основе ИС VIPer17L

Схема выполнена на основе 60 килогерцовой ИС VIPer17L. Здесь предусмотрены несколько резисторов для настройки защит ИП, в т.ч. R2, R4, R5 задают порог блокировки при снижении входного напряжения (данная функция в указанном положении перемычки J3 неактивна), R3 задает порог ограничения тока, а R14 совместно с R3 задает порог срабатывания защиты от перенапряжения. Цепь обратной связи по напряжению выполнена на основе источника опорного напряжения шунтового типа (TL431) и оптопары PC817 (или ее аналога TLP621), что типично для любого изолированного обратноходового преобразователя.



Поддержка проектирования

Для ускорения проектирования импульсных ИП на основе ИС VIPer17 компания STMicroelectronics предлагает несколько оценочных наборов, информация о которых представлена в таблице 3.

Таблица 3. Оценочные наборы

Наименование Используемая ИС Мощность источника питания, Вт Стабилизированный выход Входное переменное напряжение, В Топология
EVALVIPer17H-6W VIPer17HN 6 12 В 85...270 Изолированая обратноходовая
EVALVIPer17L-7W VIPer17LN 7 12 В 85...270 Изолированая обратноходовая
EVALVIP17-SWCHG VIPer17HN 5 5 В 85...270 Обратноходовая
STEVAL-ILL017V1 VIPer17xN 2 500 мА 176...264 Неизолированая обратноходовая

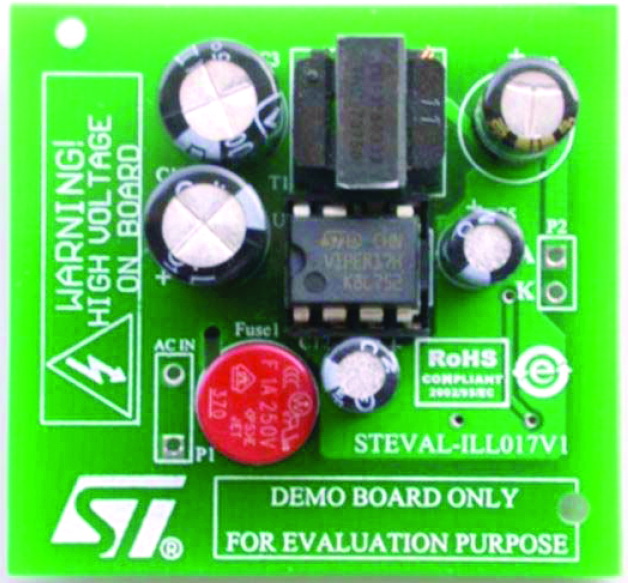

Каждая из этих опорных разработок демонстрирует примеры реализации нескольких практичных разработок обратноходовых преобразователей с выходным напряжением 5 и 12 В. Одна из опорных разработок (STEVAL-ILL017V1) (рисунок 4) демонстрирует пример реализации источника питания мощной светодиодной нагрузки со стабилизацией на выходе тока, а не напряжения.



Оценочный набор STEVAL-ILL017V1

 Рис. 4. Оценочный набор STEVAL-ILL017V1

Также необходимо отметить, что ИС VIPer17 еще не поддерживается доступной на сайте STMicroelectronics версией 2.24 программы для проектирования обратноходовых преобразователей VIPer Switch Mode Power Supply Design.
