Журнал "Новости Электроники", номер 15, 2007 год.

Микросхемы MAXIM в системах промышленной автоматики

Анатолий Андрусевич
В статье рассматривается применение микросхем фирмы Maxim для организации аналогового ввода и вывода самых различных систем, используемых в промышленности. Это могут быть системы сбора данных, системы автоматического регулирования (электронные регуляторы), или более сложные автоматические системы управления технологическими процессами (АСУТП).



Типовая схема модуля аналогового ввода приведена на рис. 1. Модуль имеет один или несколько аналоговых входов и цифровой выход. Как правило, модуль рассчитан на определенный тип аналоговых сигналов. Тип аналоговых сигналов определяется физическими особенностями датчика и наличием в нем первичного измерительного преобразователя (например термосопротивление или датчик с выходом «токовая петля (4...20) мА»). Цифровой выход - это, чаще всего, последовательный интерфейс для подключения к общей шине обмена информацией между модулями ввода, модулями вывода и центральным вычислителем. В качестве интерфейса могут использоваться стандарты RS-485, CAN и другие. Модуль аналогового вывода (рис. 2) может иметь токовый выход (как правило, не более ±20 мА) и/или выход напряжения (например ±10 В).

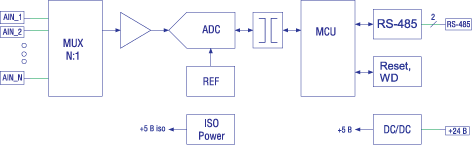

Типовая схема модуля аналогового ввода
Рис. 1. Типовая схема модуля аналогового ввода

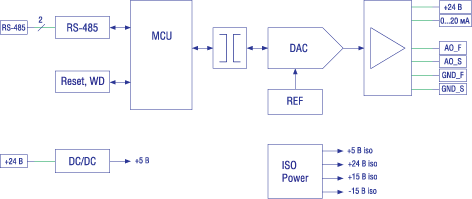

Типовая схема модуля аналогового вывода
Рис. 2. Типовая схема модуля аналогового вывода

Усиление

Первым активным элементом на пути сигнала от датчика в типовом модуле аналогового ввода является инструментальный усилитель. Он служит для подавления синфазной помехи и усиления. MAX4460/1/2 - инструментальные усилители с оригинальной нестандартной внутренней структурой имеют очень низкий входной ток (1 пА) и эффективное подавление синфазной помехи (120 дБ), в том числе и для входных сигналов ниже нуля на 100 мВ (при однополярном питании). MAX4194-7 - семейство прецизионных инструментальных усилителей с классической (из трех ОУ) внутренней архитектурой. Входной сигнал может быть ниже нуля на 200 мВ. Уровень напряжения смещения не превышает 75 мкВ, а температурный дрейф напряжения смещения 0,5  мкВ/°C
(оба параметра входные, типовые значения, при коэф. усиления 10). Усилить и/или буферизировать сигнал можно также с помощью операционных усилителей (см. табл. 1).

Таблица 1. Параметры операционных усилителей Maxim для систем промышленной автоматики
Наимено-
вание
Напр.
питания
(ток потр.,
тип.), В
Входной
ток,
макс.,
нА
Напр.
смещения,
прив. ко
входу,
макс.,
мкВ
(дрейф,
макс.)
Плотность Э
ДС шума,
прив. ко
входу, н
В/ÖГц,
(f = 1 кГц)
Частота
единич-
ного
усиле-
ния,
МГц
Особенности
MAX4236/7 2,4...5,5
(350 мкА)
0,5 20
(2 мкВ/°C)
14 1,7; 7,5 Ультрапрецизионный, Rail-to-Rail выход
MAX4238/9 2,7...5,5
(600 мкА)
0,001, тип. 2
(0,01 мкВ/°C)
30 1; 6,5 Ультрапрецизионный, оригинальная схема автокомпенсации смещения и шума 1/f
MAX4249-57 2,4...5,5
(420 мкА)
0,1 750
(0,3 мкВ/°C, тип.)
8,9 3; 22 Малошумящий, ультралинейный,
Rail-to-Rail выход
MAX4475-78/88/89 2,7...5,5
(2,5 мА)
0,15 350
(6 мкВ/°C)
4,5 10; 42 Малошумящий, ультралинейный,
Rail-to-Rail выход
MAX410/2/4 ±2,7...±5,25
(2,5 мА)
150 250
(1 мкВ/°C, тип.)
2,4 28 Малошумящий

Коэффициент усиления очень удобно задавать с помощью прецизионных делителей напряжения MAX5490/1/2 или цифровых потенциометров. Недорогие микросхемы цифровых потенциометров MAX5427-9 и MAX5527-9 оснащены однократно программируемой энергонезависимой памятью положения движка и имеют 32 и 64 шага регулирования соответственно. MAX5128 сохраняет последнее положение движка в энергонезависимой памяти и имеет 128 шагов регулирования. Сдвоенные 10-битные (1024 положения) цифровые потенциометры MAX5494-9 также имеют энергонезависимую память последнего положения каждого движка и могут быть использованы для точной подстройки коэффициента передачи и «нуля» напряжения сдвига. У всех делителей и потенциометров типовой температурный коэффициент не превышает 5 ppm/°C при потенциометрическом включении.

АЦП

Главная микросхема модуля аналогового ввода. Ее выбор зависит от целого ряда требований, который не ограничивается типом аналогового сигнала. Аналоговый модуль может быть многоканальным и при этом осуществлять одновременное сэмплирование нескольких входных сигналов. Такая задача под силу только специализированному АЦП (см. табл. 2).

Таблица 2. Специализированные АЦП Maxim для систем промышленной автоматики
Тип измерения
или
входного
сигнала
Особенности АЦП
Напряжение
и/или ток
Измерение напряжения до ±10 В и/ или тока до ±20 мА MAX1286-9 - 12 бит, до 150 тыс. изм. в секунду, дифференциальный вход (MAX1288/9) MAX1393/6 - 12 бит, до 312,5 тыс. изм. в секунду, дифференциальный вход (MAX1393)
Температура Очень малое входное напряжение (40,7 мкВ/°C для термопары типа K) MAX1400-3 - 18 бит сигма-дельта, до 4800 изм. в секунду, многоканальный, возбуждение термосопротивления (MAX1402/3) MAX1415/6 - 16 бит сигма-дельта, до 500 изм. в секунду, 2 дифф. входа, встр. генератор MX7705 - 16 бит сигма-дельта, до 500 изм. в секунду, 2 дифф. входа
Контроль электрических
сетей, системы управления двигателями
Одновременное сэмплирование нескольких каналов. Большой динамический диапазон (для контроля электрических сетей) MAX11040* - 24 бит сигма-дельта, до 64 тыс. изм. в секунду, 4 дифф. входа с одновременным сэмплированим (каскадирование до 32 входов), возм. подачи отриц. напряжения, встр. генератор и ИОН MAX1316-8, MAX1320-6 - 14 бит, до 526 тыс. изм. в секунду, до 8 входов с одновременным сэмплированим, возм. подачи отриц. напряжения (MAX1320-6), встр. генератор и ИОН MAX1304-6, MAX1308-14 - 12 бит, до 1075 тыс. изм. в секунду, до 8 входов с одновременным сэмплированим, возм. подачи отриц. напряжения (MAX1308-14), встр. генератор и ИОН MAX1377/79/83* - 12 бит, до 1800 тыс. изм. в секунду, 2 дифф. входа с одновременным сэмплированим, возм. подачи отриц. напряжения (MAX1383), встр. ИОН MAX1378/80/84* - 10 бит, до 1800 тыс. изм. в секунду, 2 дифф. входа с одновременным сэмплированим, возм. подачи отриц. напряжения (MAX1384), встр. ИОН
* - готовятся к выпуску.

Источник опорного напряжения

Для систем промышленной автоматики, как правило, ключевым параметром является температурная и временная стабильность выходного напряжения. Семейство микросхем MAX6101-8 имеет максимальный температурный дрейф не более 20 ppm/°C, а ИМС MAX6033 является самым точным в отрасли источником опорного напряжения в корпусе SOT-23 с максимальным температурным дрейфом не более 7 ppm/°C. Ультрапрецизионный малошумящий источник MAX6126 имеет размах напряжения шумов 1,45 мкВ в диапазоне частот от 0,1 Гц до 10 Гц (при выходном напряжении 2,5 В) и максимальный дрейф выходного напряжения 3 ppm/°C. При этом типовое значение этого параметра составляет 0,5 ppm/°C в диапазоне температур от -40°C до 85°C.

ЦАП

Широкий спектр задач позволяют реализовать цифро-аналоговые преобразователи фирмы Maxim. Прецизионные 16-битные ЦАП MAX5441-4 имеют максимальный ток потребления 200 мкА и время установки выходного напряжения 1 мкс. Недорогие 16-битные ЦАП MAX5200-3 оснащены встроенным источником опорного напряжения и выходным буфером и имеют время установки выходного напряжения 25 мкс. 12-битные ЦАП MAX5352/3 так же имеют встроенный выходной буфер. Все указанные микросхемы ЦАП поставляются в миниатюрном корпусе mMAX.

Имеются и многоканальные изделия. 12-битные ЦАП со встроенным выходным буфером и с максимальным временем установки выходного напряжения 3 мкс MAX5290/1, MAX5580/1 и MAX5590/1 имеют соответственно 2, 4 и 8 цифроаналоговых преобразователей на одном кристалле.

Интересен готовящийся к выпуску специализированный 16-битный ЦАП MAX5661. Эта микросхема представляет собой интегральное решение для реализации токового выхода (0...20 мА) или выхода напряжения (±10 В) по схеме с компенсацией сопротивления соединительных проводов. Управление осуществляется по последовательному интерфейсу SPI/QSPI/Microwire. Реализована возможность индикации аварийного режима (обрыв токовой петли или короткое замыкание выхода напряжения) и асинхронного обнуления или загрузки предустановленного значения.

Другие микросхемы

Дополнительную информацию и более подробные технические характеристики указанных микросхем можно найти на сайте: http://www.maxim-ic.com/.
