Твердотельная электроника. Учебное пособие.

1.1. Зонная структура полупроводников

Согласно постулатам Бора энергетические уровни для электронов в изолированном атоме имеют дискретные значения. Твердое тело представляет собой ансамбль отдельных атомов, химическая связь между которыми объединяет их в кристаллическую решетку. Если твердое тело состоит из N атомов, то энергетические уровни оказываются N-кратно вырожденными. Электрическое поле ядер, или остовов атомов, выступает как возмущение, снимающее это вырождение. Дискретные моноэнергетические уровни атомов, составляющие твердое тело, расщепляются в энергетические зоны. Решение квантовых уравнений в приближении сильной или слабой связи дает качественно одну и ту же картину для структуры энергетических зон твердых тел. В обоих случаях разрешенные и запрещенные состояния для электронов чередуются и число состояний для электронов в разрешенных зонах равно числу атомов, что позволяет говорить о квазинепрерывном распределении энергетических уровней внутри разрешенных зон [1].

Наибольшее значение для электронных свойств твердых тел имеют верхняя и следующая за ней разрешенные зоны энергий. В том случае, если между ними нет энергетического зазора, то твердое тело с такой зонной структурой является металлом. Если величина энергетической щели между этими зонами (обычно называемой запрещенной зоной) больше 3 эВ, то твердое тело является диэлектриком. И, наконец, если ширина запрещенной зоны Eg лежит в диапазоне (0,1 ÷ 3,0) эВ, то твердое тело принадлежит к классу полупроводников. В зависимости от сорта атомов, составляющих твердое тело, и конфигурации орбит валентных электронов реализуется тот или иной тип кристаллической решетки, а следовательно, и структура энергетических зон. На рисунке 1.1 приведена структура энергетических уровней в изолированном атоме кремния, а также схематическая структура энергетических зон, возникающих при сближении этих атомов и образовании монокристаллического кремния с решеткой так называемого алмазоподобного типа.

Верхняя, не полностью заполненная, энергетическая зона в полупроводниках получила название зоны проводимости. Следующая за ней энергетическая зона получила название валентной зоны. Энергетическая щель запрещенных состояний между этими зонами называется запрещенной зоной. На зонных диаграммах положение дна зоны проводимости обозначают значком Ec, положение вершины валентной зоны - Ev, а ширину запрещенной зоны - Eg.

Поскольку в полупроводниках ширина запрещенной зоны меняется в широком диапазоне, то вследствие этого в значительной мере меняется их удельная проводимость. По этой причине полупроводники классифицируют как вещества, имеющие при комнатной температуре удельную электрическую проводимость σ от 10-8 до 106 Ом·см, которая зависит в сильной степени от вида и количества примесей, структуры вещества и внешних условий: температуры, освещения (радиации), электрических и магнитных полей и т.д.

Для диэлектриков ширина запрещенной зоны Еg > 3 эВ, величина удельной проводимости σ < 10-8 Ом·см, удельное сопротивление ρ = 1/σ > 108 Ом·см. Для металлов величина удельной проводимости σ > 106 Ом·см.

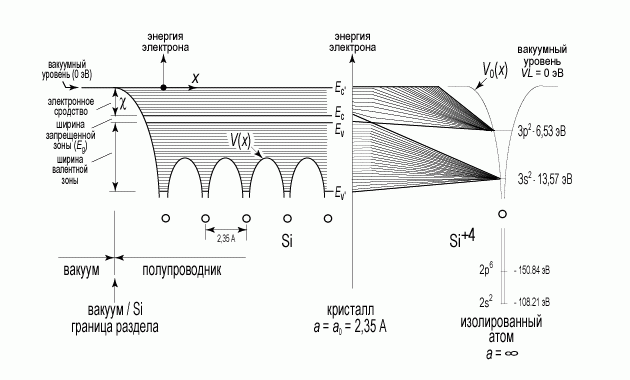

Рис. 1.1. Структура энергетических уровней в изолированном атоме кремния, а также схематическая структура энергетических зон, возникающих при сближении этих атомов и образовании монокристаллического кремния [2]
