Твердотельная электроника. Учебное пособие.

6.1. Характеристики МОП ПТ в области плавного канала

Рассмотрим полевой транзистор со структурой МДП, схема которого приведена на рисунке 6.2. Координата z направлена вглубь полупроводника, y - вдоль по длине канала и х - по ширине канала.

Получим вольт-амперную характеристику такого транзистора при следующих предположениях:

1. Токи через р-n переходы истока, стока и подзатворный диэлектрик равны нулю.
2. Подвижность электронов μn постоянна по глубине и длине L инверсионного канала и не зависит от напряжения на затворе VGS и на стоке VDS.
3. Канал плавный, то есть в области канала нормальная составляющая электрического поля Еz существенно больше тангенциальной Еy.

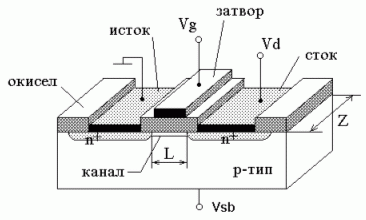

Рис. 6.2. Схема МДП-транзистора

Ток в канале МДП-транзистора, изготовленного на подложке р-типа, обусловлен свободными электронами, концентрация которых n(z). Электрическое поле Еу обусловлено напряжением между истоком и стоком VDS. Согласно закону Ома, плотность тока

   (6.1)

где q - заряд электрона, μn - подвижность электронов в канале, V - падение напряжения от истока до точки канала с координатами (x, y, z).

Проинтегрируем (6.1) по ширине (x) и глубине (z) канала. Тогда интеграл в левой части (6.1) дает нам полный ток канала IDS, а для правой части получим:

   (6.2)

Величина есть полный заряд электронов в канале на единицу площади . Тогда

   (6.3)

Найдем величину заряда электронов Qn. Для этого запишем уравнение электронейтральности для зарядов в МДП-транзисторе на единицу площади в виде:

   (6.4)

Согласно (6.4) заряд на металлическом электроде Qm уравновешивается суммой зарядов свободных электронов Qn и ионизованных акцепторов QB в полупроводнике и встроенного заряда в окисле Qox. На рисунке 6.3 приведена схема расположения этих зарядов. Из определения геометрической емкости окисла Сox следует, что полный заряд на металлической обкладке МДП-конденсатора Qm равен:

   (6.5)

где Vox - падение напряжения на окисном слое, Сox - удельная емкость подзатворного диэлектрика.

Поскольку падение напряжения в окисле равно Vox, в полупроводнике равно поверхностному потенциалу ψs, а полное приложенное к затвору напряжение VGS, то

   (6.6)

где Δφms - разность работ выхода металл - полупроводник, ψs0 - величина поверхностного потенциала в равновесных условиях, т.е. при напряжении стока VDS = 0.

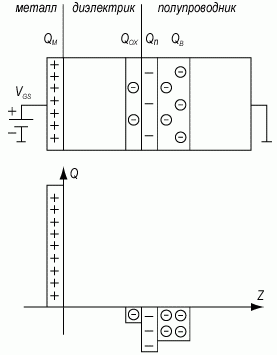

Рис. 6.3. Расположение зарядов в МДП-транзисторе

Из (6.4), (6.5) и (6.6) следует:

   (6.7)

Поскольку в области сильной инверсии при значительном изменении напряжения на затворе VGS величина поверхностного потенциала меняется слабо, будем в дальнейшем считать ее постоянной и равной потенциалу начала области сильной инверсии ψs0 = 2φ0. Поэтому будем также считать, что заряд акцепторов QB не зависит от поверхностного потенциала. Введем пороговое напряжение VТ как напряжение на затворе VGS, соответствующее открытию канала в равновесных условиях: VT ≡ VGSs = 2φ0, VDS = 0).

При этом Qn(VDS = 0) = 0.

Из (6.7) следует, что

   (6.8)

Тогда с учетом (6.8)

   (6.9)

Подставляя (6.9) в (6.3), разделяя переменные и проведя интегрирование вдоль канала при изменении y от 0 до L, а V(y) от 0 до VDS, получаем:

   (6.10)

Уравнение (6.10) описывает вольт-амперную характеристику полевого транзистора в области плавного канала.
