Твердотельная электроника. Учебное пособие.

7.7. Тринистор

Как уже говорилось, чтобы перевести тиристор в открытое состояние, необходимо накопить избыточный отрицательный заряд в базе n1 и положительный в базе р2. Это осуществляется путем увеличения уровня инжекции через эмиттерные переходы П1 и П3 при увеличении напряжения на тиристоре до Uперекл. Накоплением объемных зарядов в базах Б1 и Б2 можно управлять, если у одной из баз имеется контакт, который называется управляющим электродом (см. рис. 7.1б).

На управляющий электрод базы подается напряжение такой полярности, чтобы прилегающий к этой базе эмиттерный переход был включен в прямом направлении. Это приводит к росту тока через эмиттерный переход и снижению Uперекл. На рисунке 7.9 приведено семейство ВАХ тиристора при различных значениях управляющего тока.

При достаточно больших значениях тока Iупр ВАХ тиристора вырождается в прямую ветвь ВАХ диода. Критическое значение тока Iупр, при котором на ВАХ тиристора исчезает участок с отрицательным диффиренциальным сопротивлением и тринистор включается, минуя запертое состояние, называется током спрямления.

Таким образом, наличие Iупр принципиально не меняет существа процессов, определяющих вид ВАХ тиристора, но меняет значения параметров: напряжение переключения и ток переключения.

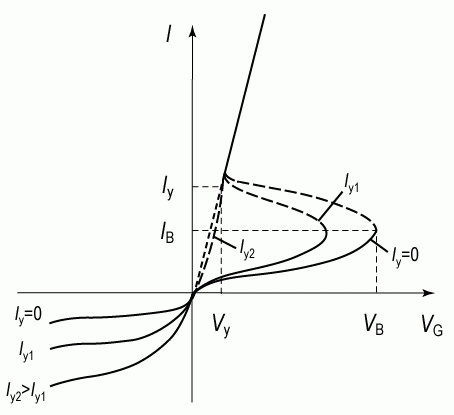

Рис. 7.9. ВАХ тринистора при различных значениях управляющего тока базы Iупр

На рисунке 7.10 приведены параметры, характеризующие различного сорта тиристоры в зависимости от выбора рабочей точки. Наиболее важные параметры - это время включения и выключения тиристора и управляющий ток.

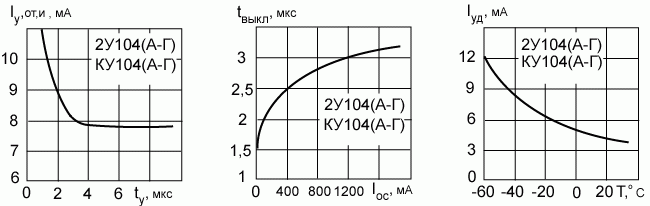

Рис. 7.10. Примеры характеристик кремниевых тринисторов КУ104
