Твердотельная электроника. Учебное пособие.

2.3. Эффект поля. Зонная диаграмма при эффекте поля

Рассмотрим зонную диаграмму приповерхностной области полупроводников в равновесных условиях. Рассмотрим, как будет меняться концентрация свободных носителей в приповерхностной области полупроводника, когда вблизи этой поверхности создается электрическое поле. Для примера будем считать, что электрическое поле создается заряженной металлической плоскостью с поверхностной плотностью зарядов σ. Поскольку силовые линии электрического поля должны быть замкнуты, то на поверхности полупроводника возникает равный по величине, но противоположный по знаку электрический заряд. В зависимости от знака заряда на металлической плоскости (положительной или отрицательной) экранирующий это поле заряд в приповерхностной области полупроводника также будет различных знаков. На рисунке 2.2 приведены ситуации положительно и отрицательно заряженной плоскости.

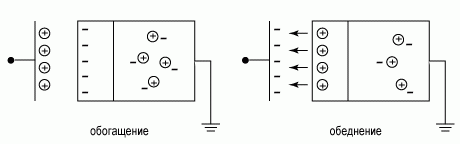

Рис. 2.2. Изменение концентрации свободных носителей в приповерхностной области полупроводника при наличии вблизи поверхности заряженной металлической плоскости

Случай, когда в приповерхностной области возрастает концентрация свободных носителей, носит название обогащение, а когда в приповерхностной области уменьшается концентрация свободных носителей - обеднение.

Если концентрация доноров в объеме полупроводника ND=1015см-3, то среднее расстояние между свободными электронами (и ионизированными донорами) в квазинейтральном объеме полупроводника будет равно а = ND-1/3 = 10-5 см = 1000 Å. При поверхностной плотности заряда = 1012 см-2 толщина слоя пространственного заряда ионизованных доноров будет равна 1011 / 1015 = 10-4 см или 1 микрон. Отсюда следует, что электрическое поле в полупроводник может проникать на значительные расстояния [12].

Изменение концентрации свободных носителей в приповерхностной области полупроводника под действием внешнего электрического поля получило название эффекта поля [13, 14].

При наличии внешнего поля приповерхностная область в полупроводнике не будет электронейтральной. Заряд, возникший в этой области, обычно называется пространственным зарядом, а сама область - областью пространственного заряда (ОПЗ). Наличие электрического поля E(z) в ОПЗ меняет величину потенциальной энергии электрона. Если поле направлено от поверхности вглубь полупроводника, то электроны в этом случае будут иметь минимальную энергию у поверхности, что соответствует наличию потенциальной ямы для электронов там же.

Изменение потенциальной энергии электронов:

где U(∞)-потенциальная энергия электронов в квазинейтральном объеме полупроводника. Поскольку на дне зоны проводимости кинетическая энергия электронов равна нулю (E = _2k2/2m*), то изменение потенциальной энергии по координате должно точно так же изменить энергетическое положение дна зоны проводимости Ec, (а соответственно и вершины валентной зоны Ev.) На зонных диаграммах это выражается в изгибе энергетических зон.

Величина разности потенциалов между квазинейтральным объемом и произвольной точкой ОПЗ получила название электростатического потенциала:

Значение электростатического потенциала на поверхности полупроводника называется поверхностным потенциалом и обозначается символом ψs.

Знак поверхностного потенциала ψs соответствует знаку заряда на металлическом электроде, вызывающего изгиб энергетических зон.

ψs > 0, зоны изогнуты вниз, ψs < 0, зоны изогнуты вверх (рис. 2.3).

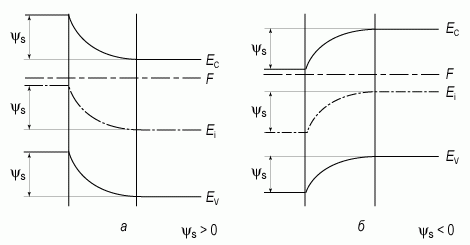

Рис. 2.3. Энергетические зоны на поверхности полупроводника n-типа:
а) в случае обеднения; б) в случае обогащения
